محاكاة ضغط الرياح على المباني – الكود الأوروبي 1
دراسة تأثير الرياح على هيكل المباني الخاصة بك
تقوم EOLIOS بإجراء دراسات CFD لتقييم الأحمال الديناميكية الهوائية على المباني.
- حساب معاملات الضغط
- دراسة الأثر الهيكلي
- حساب أحمال الحائط الساتر
- دراسة سيناريوهات الفشل الحرجة
- الرموز الأوروبية
- مقاومة أثاث الشوارع للرياح
- المباني الشاهقة
- دراسة ضوضاء الرياح
- دراسة ضغط المدخل الأقصى لأنظمة معالجة الهواء
الرياح العاتية: عمل هيكلي معقد وخطير
إن تأثير الرياح على المباني هو في جوهره ثلاثي الأبعاد ويعتمد بشكل كبير على السياق. فالرياح العاتية تولد أحمالاً هوائية يمكن أن تؤثر ليس فقط على الهيكل الحامل، بل أيضاً على غلاف المبنى والمعدات التقنية وأنظمة التثبيت والتجهيزات الخارجية.
بالإضافة إلى القوى العالمية، فإن التأثيرات المحلية هي عامل الخطر الرئيسي. إن الجمع بين الارتفاع، والهندسة (الزوايا الحادة، والنكوص، والأسقف المعقدة)، ومسامية الواجهات والبيئة المباشرة (وجود عوائق، ومبانٍ أخرى، وتضاريس أخرى، وما إلى ذلك) يولد ظواهر ديناميكية هوائية متقدمة: الضغط الزائد الشديد والمنخفضات، وتدرجات الضغط العالية، وتسارع الرياح المحلية، وتأثيرات الفنتوري بين الأحجام المبنية، ودوامات الزوايا ومناطق إعادة الدوران غير المستقرة.
يمكن أن تؤدي هذه الظواهر إلى ضغوط شديدة في مناطق محلية للغاية، والتي غالبًا ما يتم تمثيلها بشكل سيء من خلال طرق المعايير العالمية. في البيئات الحضرية الكثيفة، تؤدي التفاعلات بين المباني إلى تضخيم هذه التأثيرات، مما يجعل تقييم الرياح حساسًا بشكل خاص لافتراضات الحساب.
يمكن أن يؤدي سوء فهم هذه الآليات إلى :
- تصغير الحجم المحلي لعناصر الواجهة أو السقف,
- المعدات التقنية التي يتم انتزاعها,
- المخاطر على المستخدمين في مناطق المشاة المكشوفة,
- التدهور المبكر للهياكل وارتفاع تكاليف الإصلاح.
وبالتالي فإن التحكم في تأثيرات الرياح هي مسألة تتعلق بالسلامة والاستدامة والتحكم الاقتصادي في المشروع.
CFD: أداة هندسية متطورة لإدارة مخاطر الرياح
توفر محاكاة التدفق العددي (CFD) نهجًا فيزيائيًا واقعيًا لعمل الرياح، متجاوزًا حدود الأساليب القياسية المبسطة. وهي توفر تمثيلاً ثلاثي الأبعاد، محلياً ومستمراً لتدفقات الهواء حول المباني، مع دمج الهندسة الفعلية للمشروع وبيئته المباشرة.
لا يقتصر دور تقنية CFD على إتاحة قياس القوى كمياً فحسب، بل يتيح قبل كل شيء فهم الآليات الفيزيائية الكامنة وراء الضغوط. هذا الفهم أمر بالغ الأهمية في توجيه خيارات التصميم، وتعديل الأشكال المعمارية، وتحديد مواقع المعدات وتحديد الحلول الإنشائية المناسبة.
تحليل موضعي واتجاهي للضغوط
على عكس الأساليب القائمة على متوسط معاملات الكود الأوروبي، يسمح :

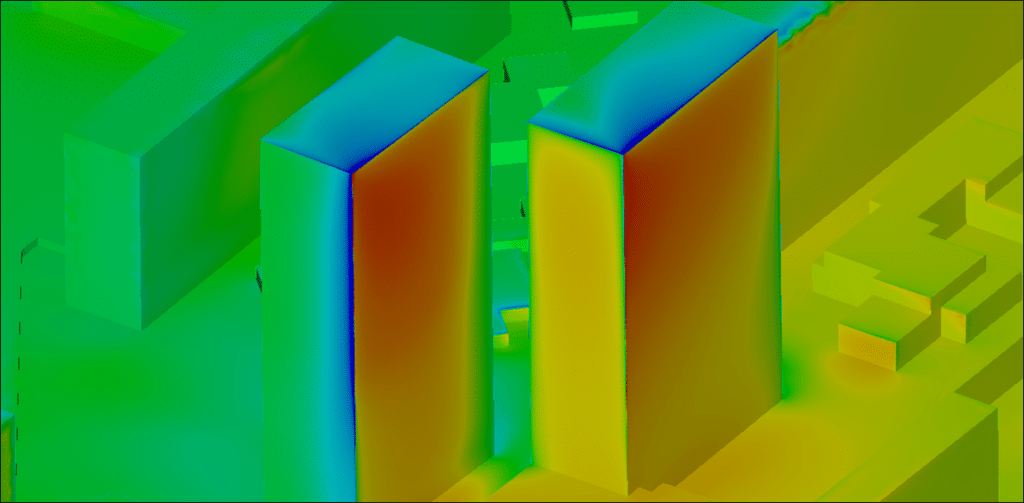

- تعيين الضغوط والمنخفضات على جميع الجدران بدقة,
- تحديد مناطق قمم الضغط المرتبطة بتأثيرات الزوايا والحواف,
- تحليل تسارع الرياح المحلية ومناطق القص,
- توصيف التفاعلات الديناميكية الهوائية بين المباني المتجاورة.
هذا النهج المحلي مناسب بشكل خاص للمباني الشاهقة والأشكال المعمارية غير التقليدية والمشاريع الحضرية الكثيفة والمواقع المعرضة للرياح السائدة القوية.
دعم اتخاذ القرار المدمج في عملية التصميم
عندما يُدمج التصميم الميكانيكي الهيدروليكي المكشوف في مرحلة ما قبل التنفيذ، يصبح أداة تصميم حقيقية. ويمكن استخدامه لمقارنة المتغيرات المختلفة (التخطيط، والكتلة، والتوجيه، والحواجز، ومصدات الرياح)،لتحسين حجم العناصر المكشوفة وتقديم تبرير فني للخيارات التي تم اتخاذها لسلطات التفتيش وشركات التأمين.
تُظهر الملاحظات أن الدمج المبكر للتشغيل الآلي للفروقات يقلل بشكل كبير من مخاطر إعادة العمل اللاحقة والتكاليف الإضافية المرتبطة بها.
إطار معايير محكوم: التكامل الصارم للرمز الأوروبي 1
تندرج الدراسات التي أجرتها EOLIOS بشكل صارم ضمن الإطار المعياريللرمز الأوروبي 1 – إجراءات الرياح (NF EN 1991-1-4) وملحقه الوطني. هذه الوثيقة هي أداة أساسية لتصميم المباني المقاومة للرياح.
لا يتم استخدام CFD هنا كبديل للمعايير، ولكن كأداة مكملة ومتماسكة ومبررة.
خصائص التضاريس

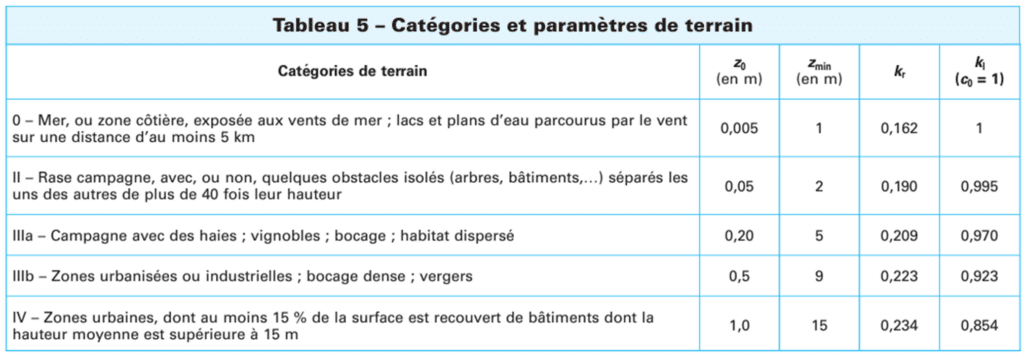

يعطي الجدول أدناه، المأخوذ من الملحق الوطني للرمز الأوروبي، قيم z0(ارتفاع الخشونة الظاهرية) وفقًا لطبيعة الموقع. في سياق الدراسات الحضرية، تتوافق الخشونة المفروضة للحسابات مع خشونة حضرية من النوع الرابع.
تعمل هذه الخشونة بشكل مباشر على ضبط ملف سرعة الرياح، وهو عنصر أساسي في تحديد شروط الإدخال لنموذج CFD.
تعريف السرعة المرجعية

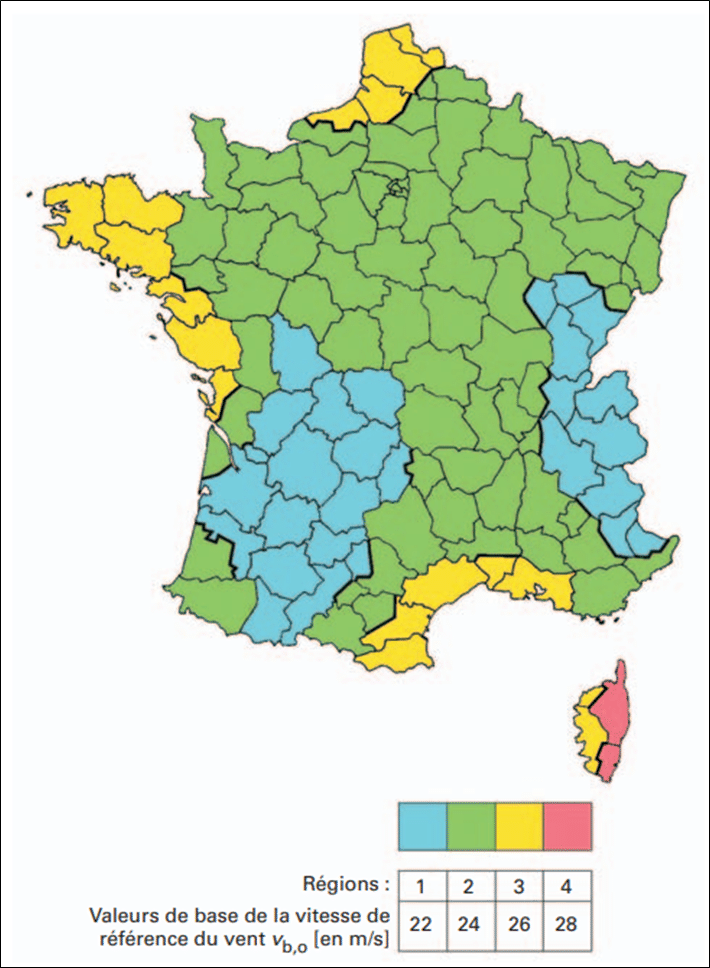

تتوافق السرعة الأساسية vb,0 مع حدث رياح شديدة ولكن نادرة (متوسط فترة العودة حوالي 50). يتم تحديد هذه السرعة على مدى 10 دقائق على ارتفاع 10 أمتار فوق سطح الأرض في منطقة مفتوحة. وبالتالي فهي تعتمد على المنطقة الجغرافية وبالتالي يتم تحديدها من خلال تقسيم الكود الأوروبي.
يمكن تصحيح السرعة الأساسية vb,0 وفقًا للسياق المحدد للمشروع باستخدام معاملتين تمثيليتين من أجل تشكيل السرعة المرجعية vb:
- معامل الاتجاهcdir: يأخذ هذا المعامل في الحسبان حقيقة أن أقوى الرياح لا تهب دائمًا في الاتجاه غير المواتي. بعبارة أخرى، يسمح بتقليل السرعة المرجعية عندما تكون اتجاهات الرياح الحرجة غير محتملة.
- المعامل الموسمي cseason: يأخذ هذا المعامل في الاعتبار حقيقة أن الرياح الشديدة لا تحدث بانتظام على مدار العام. بالنسبة للهياكل الدائمة، يحتفظ المعامل بقيمة 1 (كحد أقصى). من ناحية أخرى، بالنسبة للمنشآت المؤقتة مثل السقالات، يمكن أن يأخذ المعامل قيمة أقل.
ومن ثم يمكن تصحيح السرعة المرجعية على النحو التالي:
Vb =cdir x cseason x vb,0
المعامل الأوروغرافي c0 (z)
يأخذ المعامل الأوروغرافي في الحسبانتأثير تضاريس التضاريس (التلال والمرتفعات والمنحدرات) على سرعة الرياح. يمكن إهمال تأثيرات التضاريس إذا كان متوسط انحدار التضاريس إلى الرياح أقل من 3 درجات، وفي هذه الحالة يكونمعامل التضاريس (z)= 1.
معامل الخشونة cr (z)
معامل الخشونةCr(z) هو معامل يأخذ في الاعتبار الخشونة الظاهرية للتضاريس (المباني والأشجار والبلدات) لحساب متوسط التغيّر في السرعة كدالة للارتفاع. يتم الحصول عليه من معادلة مع المعلمات :
- z0 طول خشونة فئة الأرض المستخدمة
- zmin الحد الأدنى لصلاحية الجانب اللوغاريتمي لمعامل الخشونة
- zmax أقصى ارتفاع لمنطقة الدراسة
- ك ر عامل التضاريس
ومن ثم يحكم معامل الخشونة المعادلة التالية :
Cr(z) = kr*ln(z/z0) ل zmin ≤ z ≤ zmax
كر(ض) =كر(ضمين) ل z ≤ zدقيقة
متوسط السرعة
يأخذ متوسط السرعة Vm(z) في الحسبان السرعة المرجعية Vb ومعاملات الخشونة الظاهرة المرتبطة بتضاريس الفئة الرابعة. ويتم حسابها وفقاً للرمز الأوروبي باستخدام المعادلة التالية:
Vm (z) = Vb *Cr(z) *Co(z)

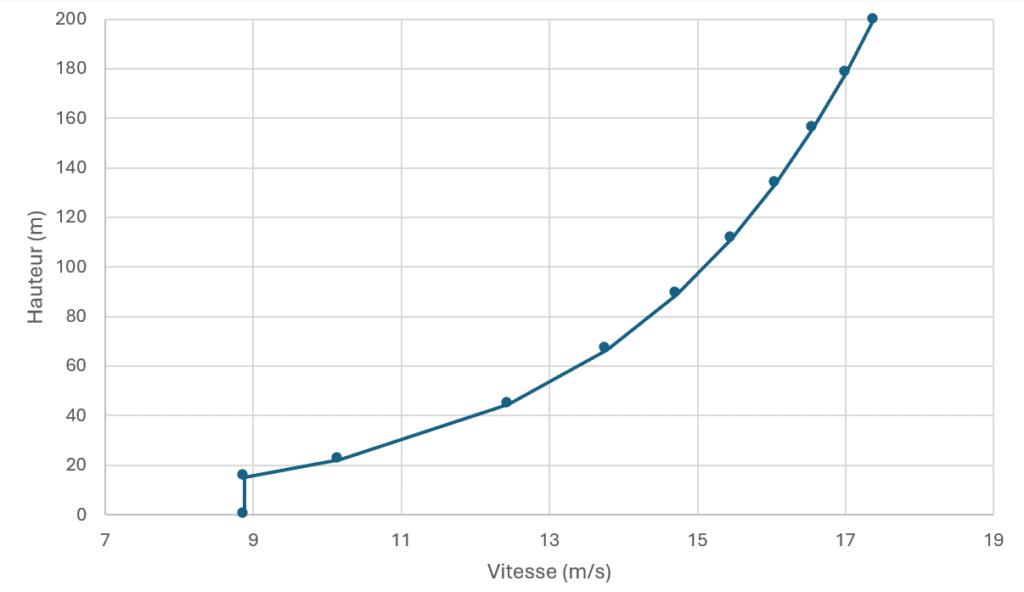

بتكرار هذه المعادلة، يمكن بعد ذلك الحصول على ملف لوغاريتمي للسرعة.
رياح عاصفة
وبمجرد تحديد متوسط سرعة الرياح، يمكن بعد ذلك حساب الحد الأقصى لسرعة الرياح القصوى للمشروع. وهذا يأخذ في الاعتبارشدة الاضطراب والتغير الزمني للرياح. يتم الحصول على هذا المظهر الجانبي باستخدام المعادلة التالية:
Vr(z) = sqrt[1+7*kl/ln(z/z0)]*Vm(z)
حيث z هو الارتفاع، و z0 هو طول الخشونة لفئة التضاريس قيد النظر، و kl هو معامل الاضطراب لفئة التضاريس قيد النظر، و Vm(z) هو متوسط السرعة المحددة أعلاه.
ثم يتم إنتاج ملف تعريف ثانٍ للسرعة. سيُستخدم ذلككمدخل للمجال في عمليات المحاكاة المستقبلية.
نمذجة CFD: نهج قوي ومنضبط
إعادة بناء البيئة المبنية

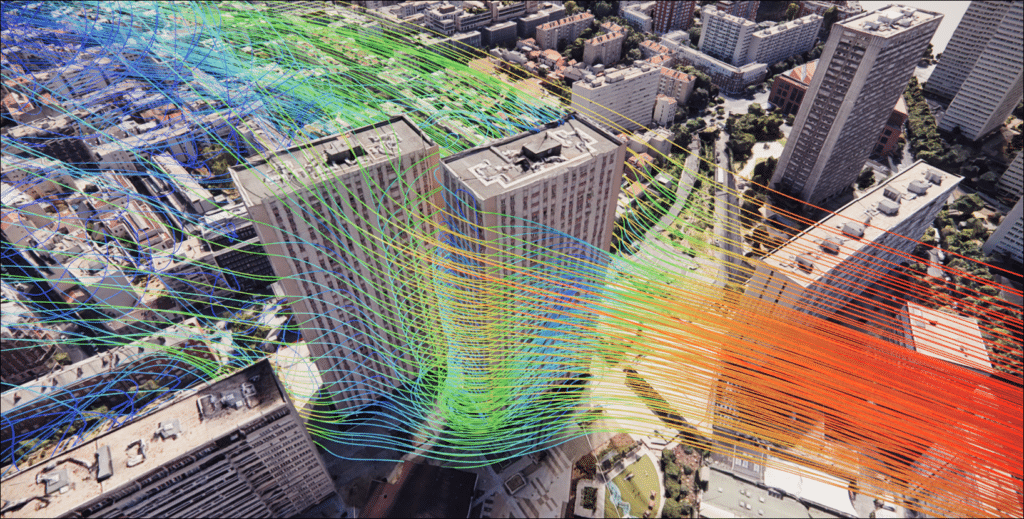

يتم نمذجة منطقة الدراسة على محيط كافٍ لضمان التطور الكامل للتدفقات. يتم تضمين المباني المحيطة بها لالتقاط تأثيرات الإخفاء والتوجيه والتفاعل الديناميكي الهوائي.
يتم إجراء التبسيط الهندسي بطريقة مضبوطة من أجل الحفاظ على الآليات الفيزيائية مع ضمان الاستقرار العددي للحسابات.
نمذجة الطبقة الحدودية للغلاف الجوي
يمكن وصف الرياح بمفهوم الطبقة الحدودية الجوية، والتي تنقسم إلى 3 طبقات فرعية:
- يبلغ سمك الطبقة الخارجية، أو الطبقة الفرعية بالقصور الذاتي، حوالي كيلومتر واحد (يتراوح سمكها من 0.5 إلى 3 كيلومترات).
- الطبقة الحدودية السطحية التي يتراوح سمكها بين 10 و100 متر. تمثل حوالي 10% من سمك الطبقة الحدودية الجوية. وهي المكان الذي يوجد فيه تدرج كبير في سرعة الرياح ودرجة الحرارة. ويبقى اتجاه الرياح ثابتاً نسبياً مع الارتفاع.
- طبقة فرعية خشنة، سمكها بضعة أمتار. تكون التدفقات هنا ثلاثية الأبعاد وغير منظمة وتتأثر بشدة بالعوائق.
على سطح الأرض، تتباطأ الرياح بسبب العوائق وخشونة الأرض. أما فوق سطح الأرض في طبقات الرياح الأرضية غير المضطربة (على ارتفاع حوالي 5 كم)، لا تتأثر الرياح بحالة سطح الأرض. وبين هاتين الطبقتين، تتغير سرعة الرياح مع الارتفاع فوق سطح الأرض باتباع شكل لوغاريتمي. وتعرف هذه الظاهرة باسم القص العمودي للرياح.
التحليل الاتجاهي متعدد الحالات
يتم إجراء عمليات المحاكاة للاتجاهات الثمانية الرئيسية لوردة الرياح، والتي تتوافق مع هبوب الرياح الشديدة وفقًا للرمز الأوروبي 1. يتيح هذا النهج متعدد الحالات إمكانية تحديد الاتجاهات الأكثر تأثيرًا وتوصيف تأثيرات الموقع الاتجاهية.
يمكن تقدير قيم الاتجاهات الوسيطة (شمال شرق، شمال شرق، شمال شرق، جنوب شرق، إلخ) عن طريق الاستيفاء الخطي لأقرب اتجاهات محاكاة.
الاستخدام المتقدم للنتائج والتحقق من صحة النتائج
التحليل الفيزيائي وتفسير الخبراء

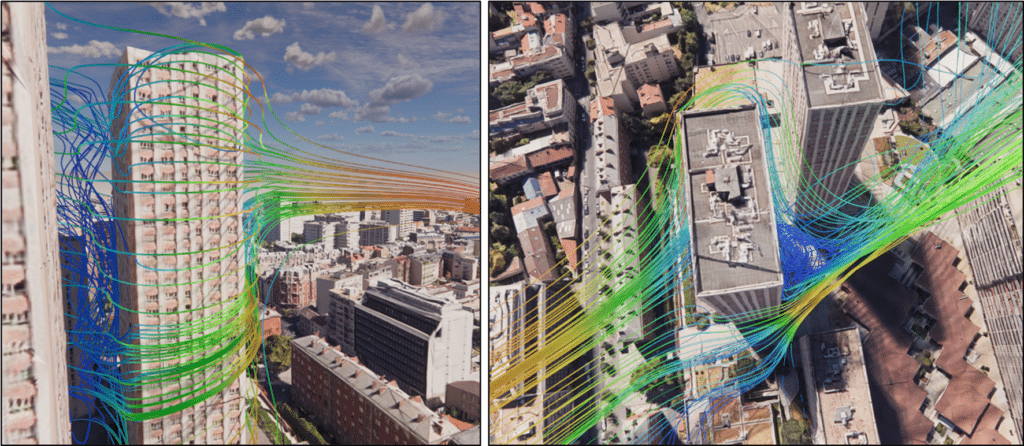

بالإضافة إلى النتائج، تكمن خبرة EOLIOS في التفسير الفيزيائي للتدفقات. وتتيح عمليات المحاكاة إمكانية تحديد أصل قمم الضغط بدقة، وفهم الآليات المعنية (المماطلة، والتفاعل بين الدوامة والبنية والتوجيه) واقتراح وسائل التحسين.
تشمل المخرجات ما يلي:
- خرائط الضغط ومعاملات الضغط,
- التحليلات الاتجاهية المقارنة,
- تحديد المناطق الحرجة,
- توصيات التصميم.
يمكّن CFD من إجراء تحليل تفصيلي للبيانات لكل من الأشكال الهندسية البسيطة والمعقدة، وتحديد ثلاثي الأبعاد للضغوط وتأثيرات الموقع.
الإحالة المرجعية مع النهج التحليلي للرمز الأوروبي (Eurocode)
من أجل التحقق من صحة الحسابات التي تم إجراؤها. من الممكن إجراء حسابات تحليلية وفقًا للرمز الأوروبي على أشكال هندسية مبسطة إلى حد كبير من أجل توفير ترتيب للأبعاد.
في الواقع، يمكن حساب تقديرات ذروة الضغط الديناميكي باستخدام الكود الأوربي، مما يجعل من الممكن بعد ذلك تحديد متوسط قيم الضغط الديناميكي الهوائي على الأوجه من خلال اقتران ذروة الضغط الديناميكي بمعاملات الضغط القياسية الخاصة بالأوجه المختلفة للمباني، والمتوفرة في معدادات الكود الأوربي.
يمكن حساب ذروة الضغط الديناميكي باستخدام المعادلة التالية:
qp(z) = [1 + 7 *Iv(z)] * 0.5 * ρ* vm(z)2
وبالإضافة إلى ذلك، بالنسبة إلى h> 2b حيث h هو ارتفاع البرج و b هو طول قاعدته في الاتجاه العمودي للرياح، يُفترض qp(z)=qp(h) لـ h-b < z < h. ويترتب على ذلك، بالنسبة إلى z > h-b:
qp = [1 + 7 + 7 *Iv(h)] * 0.5 * ρ* vm(h)2
يختلف معامل الضغط وفقًا لحجم السطح الذي يتم النظر فيه. وقيمته القصوى هي cpe,1، وهو معامل الضغط لمساحة السطح A<1 م2، وهو ما يسمح عملياً بحساب المثبتات الصغيرة.
وتوفر جداول الكود الأوروبي معاملات الضغط هذه كدالة للهندسة التي تمت مواجهتها.
وأخيرًا، يتم تحديد متوسط الضغط الأقصى على مساحة 1 م2 باستخدام المعادلة التالية: P = qp*cpe.
الخبرة في خدمة المشاريع الخاضعة للرقابة
من خلال الجمع بين الفهم التفصيلي لمتطلبات المعايير والخبرة المتقدمة في مجال التصميم باستخدام تقنية CFD والقدرة على تفسير النتائج فعلياً، تساعد EOLIOS عملاءها على تأمين مشاريعهم وتحسينها في مواجهة المخاطر المتعلقة بالرياح.
وبذلك يصبح التصميم الميكانيكي التلقائي أداة استراتيجية للحد من المخاطر والتبرير التقني والتحكم الاقتصادي، في خدمة المباني الآمنة والمستدامة وعالية الأداء.
لماذا تكميل الكود الأوروبي بدراسة CFD؟
يوفر الكود الأوروبي 1 إطارًا معياريًا لا غنى عنه لتقييم أعمال الرياح، استنادًا إلى الأشكال الهندسية المثالية والمعاملات العالمية. وهو يضمن الامتثال التنظيمي، ولكنه يصل إلى حدوده بمجرد أن يصبح المشروع جزءًا من سياق واقعي معقد.
تتيح محاكاة CFD إمكانية التغلب على هذه الحدود من خلال دمج :
- الشكل الهندسي الفعلي للم بنى (الأشكال المعقدة، التجاويف والزوايا والأسقف غير النمطية),
- البيئة الحضرية وتأثيرات الموقع (المباني المجاورة، والأقنعة، والأودية الحضرية، وتأثيرات الفنتوري),
- تحليل موضعي واتجاهي للضغوط، مع تسليط الضوء على قمم الضغط والمناطق الحرجة,
- دراسة مفصلة للاضطرابات والعواصف، وهي ضرورية لتصميم العناصر الحساسة.
وبالاقتران مع الكود الأوروبي، يصبح CFD أداة هندسية لصنع القرار، مما يجعل من الممكن تأمين خيارات التصميم، وتبرير افتراضات التحجيم من الناحية الفنية والحد من مخاطر نقص الحجم المحلي أو الإفراط في التحفظ.
