تصميم التوأم الرقمي لمركز البيانات الخاص بك
مشاريع مركز البيانات لدينا :
إنشاء توأم رقمي لمراكز البيانات
الخبرة في إنشاء التوائم الرقمية لمراكز البيانات
في EOLIOS، تمكننا خبرتنا المزدوجة في نمذجة ديناميكيات الموائع الحاسوبية (CFD) وفهمنا التفصيلي للبنى التحتية الرقمية من إنشاء توائم رقمية صادقة وقابلة للاستخدام لمراكز البيانات الحالية أو المخطط لها. تتيح هذه النماذج الافتراضية إمكانيةتوقع السلوك الفعلي للمرافق في ظل مجموعة متنوعة من الظروف،وتحسين أدائها الحراري وأداء الطاقة وتعزيز مرونتها في مواجهة المخاطر التشغيلية.
نحن ندعم المشغّلين ومهندسي البنية التحتية والسلطات المتعاقدة والشركات الاستشارية المتخصصة في تصميم مراكز البيانات وتشغيلها وتحديثها. باستخدام نهج يجمع بين المراقبة الميدانية وجمع البيانات الفنية والمحاكاة الرقمية، نقدم أدوات عملية لصنع القرار. ولضمان موثوقية الخيارات التقنية والتحقق من صحة فرضيات التصميم أو الترقية وتحقيق أهداف طموحة لأداء الطاقة، فإن إنشاء توائم رقمية لدعم محاكاة البيانات التقنية يعد من الأصول الرئيسية.
- النمذجة الهوائية ثلاثية الأبعاد لتدفق هواء قاعة البيانات
- التحقق من صحة التصميم الحراري في مرحلة المشروع
- محاكاة ظروف الرياح الخارجية على المبنى
- تحسين تخطيط الرفوف ومعدات تكنولوجيا المعلومات
- تقييم المرونة في سيناريوهات الفشل
- دعم تحديث القاعات الحالية
- محاكاة لتأثير إضافة رفوف عالية الكثافة
- المكاسب المقدرة من التغييرات التشغيلية
- المساعدة في التصديق أو مراقبة مؤشرات الأداء (PUE، DCIE)
توفر التوائم الرقمية لمشغلي مراكز البيانات أداة قوية لفهم منشآتهم والتحكم فيها وتحسينها بشكل أفضل. تدعم EOLIOS عملاءها في النمذجة التفصيلية لمراكز بياناتهم الحالية أو المخطط لها باستخدام محاكاة CFD، من أجل التحقق من صحة أداء الطاقة وتوقع التغييرات وضمان مستوى عالٍ من المرونة التشغيلية.
التحقق من الأداء العالي للطاقة في مركز البيانات الخاص بك
تقييم التصميم في مواجهة الظروف الخارجية
يعتمد أداء الطاقة في مركز البيانات على هندسته المعمارية بقدر ما يعتمد على موقعه. من خلال إنشاء توأم رقمي كامل، يمكننا محاكاة ظروف الرياح ودرجات الحرارة التي سيتعرض لها المبنى على مدار العام بدقة. تأخذ نماذجنا في الاعتبار السمات المحددة للبيئة المحلية: التضاريس والغطاء النباتي والمباني المجاورة وخشونة الأرض وأنظمة الرياح السائدة وما إلى ذلك. يمكّننا هذا التحليل منتقييم التفاعل بين تدفقات الهواء الخارجي وهياكل مركز البيانات، من أجلتحديد مخاطر إعادة تدوير الهواء الساخن أو مناطق الركود الحراري أو تأثيرات الضغط الزائد على معدات التهوية.

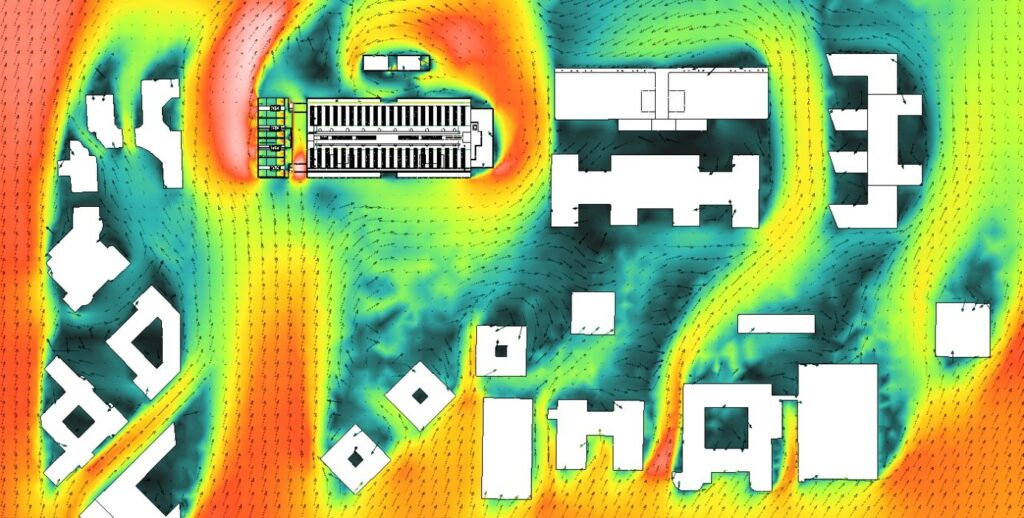

دراسة سلوك الرياح حول مركز البيانات
هذه المحاكاة مفيدة بشكل خاص لمراكز البيانات الموجودة على الأسطح أو تلك الموجودة في المناطق الحضرية الكثيفة، حيث يمكن أن تؤدي تأثيرات الإخفاء والدوامات إلى تعطيل تشغيل التبريد الحر أو المبادلات الحرارية بشكل خطير. يمكن استخدامها لاختبار متانة المبنى في مواجهة الظروف المناخية القاسية (هبوب العواصف وموجات الحرارة والانقلابات الحرارية)، بهدف تعزيز مرونة المبنى.

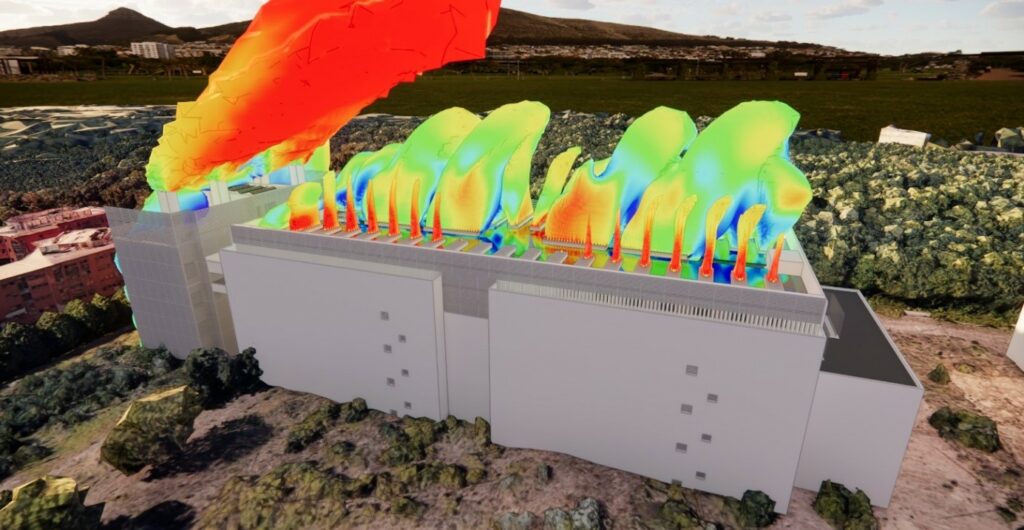

دراسة الأعمدة الحرارية في مركز البيانات
التحقق من كفاءة أنظمة التبريد
وبعيداً عن الغلاف، فإن الكفاءة الداخلية لنظام التبريد هي التي تحدد استهلاك مركز البيانات للكهرباء. من خلال نمذجة جميع التركيبات في توأم رقمي، بدءًا من تخطيط الرفوف والممرات المحصورة إلى وحدات التهوية الهوائية والكتل والقنوات التقنية، يمكننا محاكاة السلوك الهوائي والحراري العام للتركيب. وتأخذ هذه النمذجة في الاعتبار تدفقات الهواء الفعلية، ومدخلات الحرارة لكل رف، وانخفاض الضغط والتنظيم المعمول به.
تتيح هذه المحاكاة إمكانية اختبار تكوينات التشغيل المختلفة: الحمل الجزئي، ذروة النشاط، سيناريو زيادة النشاط، وحتى الفقدان الجزئي للتكرار. والهدف من ذلك هوالتحقق من الحفاظ على درجات الحرارة المسموح بها،وتجنب مناطق السخونة الزائدة، وقياس أداء الاحتواء (الممر الساخن/الممر البارد)،وتحديد أي اختلالات بين الممرات.
هذه التحليلات ضرورية للتحقق من أن وعود أداء الطاقة النظرية يتم الوفاء بها في ظل ظروف التشغيل الحقيقية. كما أنها تساعد أيضًا على زيادة كفاءة الطاقة (PUE) دون المساس بالسلامة التشغيلية.

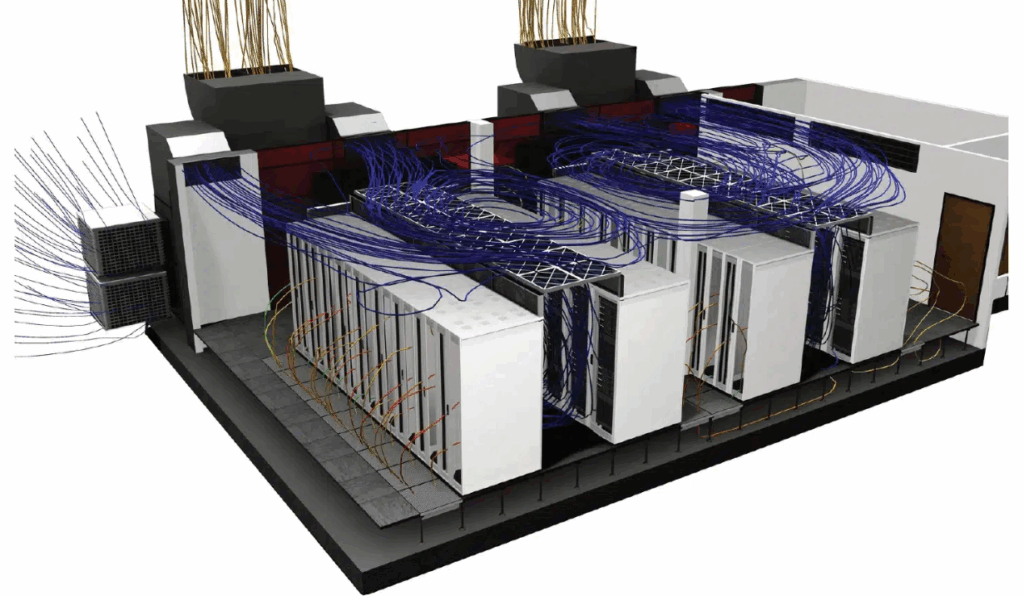

التوأم الرقمي لقاعة البيانات
تحديث البنى التحتية باستخدام التوائم الرقمية
تحسين أداء مركز البيانات باستمرار
مراكز البيانات هي أنظمة حية. فهي تتطور باستمرار للتكيف مع الطلب أو دمج التقنيات الجديدة أو الاستجابة لقيود الصيانة. في هذا السياق، يعتبر التوأم الرقمي أداة إدارة استراتيجية قادرة على توقع تأثير التغيير على السلوك الحراري والهوائي للموقع.
باستخدام نموذج CFD دقيق ومحدث باستمرار، من الممكن اختبار تأثير أي تعديل بسرعة: إضافة رف، أو عكس اتجاه الإمداد إلى ممر، أو نقل وحدة هواء هواء هواء، أو تغيير نقطة ضبط التحكم، وما إلى ذلك. تسهل هذه المحاكاة اتخاذ القرارات من خلال إظهار العواقب الحقيقية على تدفقات الهواء ودرجات الحرارة الحرجة واستهلاك الكهرباء. كما أنها تجعل من الممكن أيضًاتحديد أوجه القصور التي كان من الصعب رؤيتها في السابق، مثل إعادة تدوير الهواء الساخن المتكرر أو اختلال الضغط بين المناطق.
يعد هذا النهج جزءًا من عمليةالتحسين المستمر والصيانة التنبؤية: فبدلاً من المعاناة من آثار التغيير بعد حدوثه، يمكن للمدير الآن توقع وتصحيح وتحسين كل مرحلة من مراحل دورة حياة مركز البيانات.

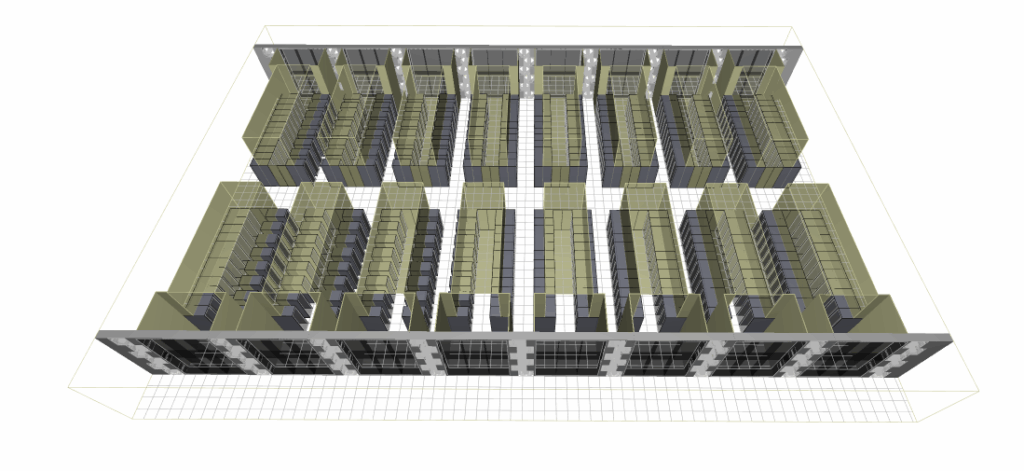

التوأم الرقمي لقاعة البيانات
تحسين الخيارات التقنية خلال مرحلة المشروع
في مشروع التحديث، يكون لكل خيار تقني تأثير على الأداء الكلي لمركز البيانات. يمكّن التوأم الرقمي من محاكاة العديد من متغيرات التصميم ومقارنتها بموضوعية، قبل تنفيذ العمل فعلياً بوقت كافٍ. سواءً كنت تفكر في استبدال مبرد أو تحسين شبكة مجاري الهواء أو إضافة احتواء الممرات، يمكن استخدام محاكاة التوأم الرقمي المتغيرلتقييم الطاقة والفوائد الحرارية والتشغيلية المرتبطة بكل سيناريوبدقة.
تساعد هذه الطريقة علىتجنب أخطاء التصميم المكلفة أو غير الفعالة، من خلال تسليط الضوء على نقاط الضعف في بعض الخيارات أو التفاعلات غير المتوقعة بين الأنظمة. كما أنها تشجع على إجراء حوار أكثر سلاسة بين مختلف أصحاب المصلحة في المشروع (مالك المشروع والمشغل ومكتب التصميم والمصممون والمصممون)، وذلك بفضل التصورات الواضحة والمؤشرات المشتركة.
أخيرًا، يوفر هذا النهج أساسًا منطقيًا لتحديد أولويات الاستثمارات وتحديد المكاسب المتوقعة، بهدف تحقيق عائد على الاستثمار في الطاقة (ROI).
دعم نشر الرفوف عالية الكثافة
اتخاذ قرارات مستنيرة قبل بدء العمل
يؤدي النمو في الحوسبة المكثفة والتطبيقات الحرجة والذكاء الاصطناعي إلى زيادة تركيز الطاقة في رفوف الكمبيوتر. تتطلب هذه التكوينات الجديدة عالية الكثافة، التي غالباً ما تزيد عن 20 كيلوواط لكل رف، تحكماً دقيقاً في التوزيع الحراري والهوائي. قبل إجراء أي تعديلات فيزيائية، يتيح التوأم الرقمي اختبار تأثير هذه الأحمال الموضعية على البيئة المباشرة افتراضياً.
من خلال دمج بيانات تبديد الحرارة من المعدات وهندسة الغرفة وأجهزة الاحتواء وقدرات نظام التبريد، توفر محاكاة CFD خريطة مفصلة لدرجات حرارة المدخل والتدرجات الحرارية وسرعات الهواء. يمكّن هذا النهج منالكشف المبكر عن المناطق التي من المحتمل أن تتجاوز عتبات التحذير أو تعطل التدفقات.
واعتماداً على النتائج، يمكن إدراج تدابير تصحيحية في المشروع، مثل إضافة بلاط مثقوب، أو تغيير اتجاه تدفق الهواء، أو تعزيز تكييف الهواء محلياً أو إعادة تنظيم أولويات التبريد.
مثال على المحاكاة الرقمية في قاعة البيانات
محاكاة الزيادة في الحمل
تتمثل إحدى المزايا الرئيسية للتوأم الرقمي في قدرته على محاكاة سيناريوهات التطوير التدريجي بشكل ديناميكي. وكجزء من عملية نشر الرفوف عالية الكثافة، يصبح من الممكندراسة تأثير الزيادة التدريجيةفي الحمل على منطقة أو أكثر من مناطق قاعة البيانات. يتيح هذا النهج إمكانية التحقق من مرونة المنشآت دون المرور بمرحلة اختبار مكلفة أو محفوفة بالمخاطر.
من خلال مقارنة عدة مراحل من النمو (على سبيل المثال: 10 كيلوواط ← 15 كيلوواط ← 22 كيلوواط لكل رف)، يمكن للمهندسين تحديد العتبات الحرجة التي يظهر بعدها عدم الاستقرار الحراري أو انخفاض الكفاءة. وهذا لا يمكّنهم من تخطيط الاستثمارات بشكل أكثر فعالية فحسب، بل يمكّنهم أيضًا من توزيع الحمل بشكل أكثر توازناً عبر الموقع، بناءً على قدرات التبريد المحلية.
يمكن عرض النتائج في شكلرسوم متحركة حرارية أو خرائط الضغط أومؤشرات كفاءة الطاقة (PUE المحلي، ودرجة حرارة مدخل/مخرج الهواء ΔT). تسهل هذه المخرجات التواصل بين الفرق الفنية ومديري العمليات والإدارة الاستراتيجية.

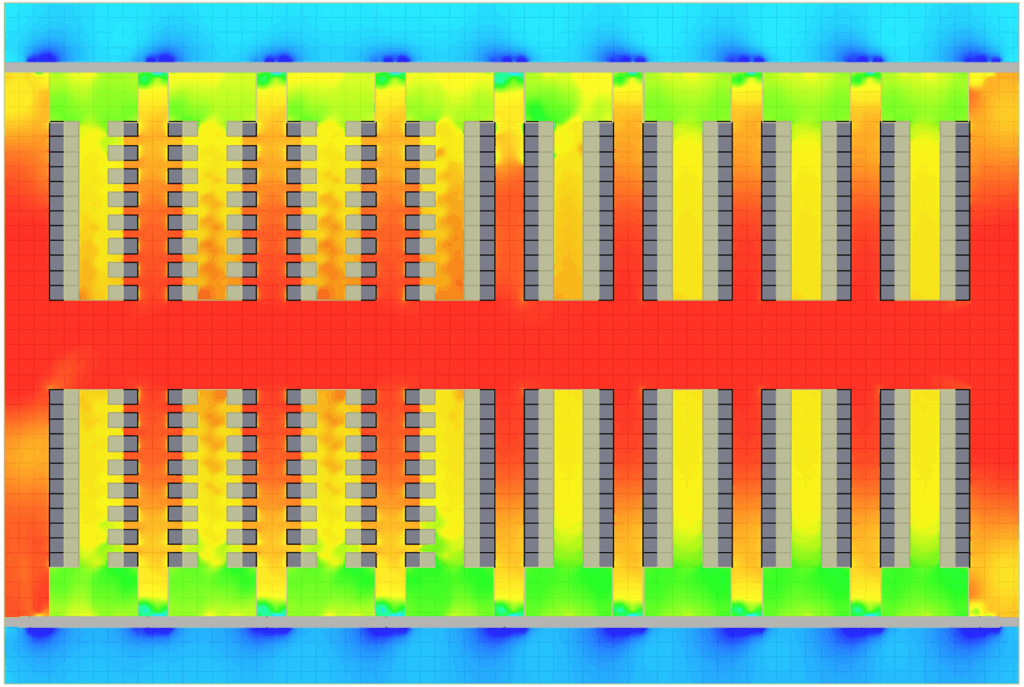

مثال على تخطيط الضغط في قاعة البيانات
توقع سيناريوهات الفشل وإدارتها
محاكاة الأعطال والحالات المتدهورة
في مركز البيانات، يمكن أن يكون لكل ثانية من الفشل تأثير حاسم على الخدمات المستضافة. وبفضل التوأم الرقمي، يصبح من الممكنتقييم متانة البنية التحتية في مواجهة مجموعة واسعة من السيناريوهات المتدهورة – دون تعطيل التشغيل الفعلي للموقع.
من خلال النمذجة الدقيقة للمعدات الحساسة (وحدات التبريد، وخزانات مناولة الهواء، وأجهزة التحكم)، تحاكي EOLIOS الأعطال المستهدفة: فقدان وحدة إنتاج التبريد، وتوقف صف من وحدات التبريد والتكييف والتكييف الهوائي، وفشل المنفاخ في أحد الممرات، وفشل إمدادات الطاقة في منطقة حساسة، وما إلى ذلك. تتيح هذه المحاكاة إمكانية ملاحظة مسارات درجة الحرارة وتدرجات الضغط ومناطق الركود أو إعادة الدوران غير المنضبط في الوقت الفعلي. تتيح عمليات المحاكاة هذه إمكانيةمراقبة مسارات درجات الحرارة وتدرجات الضغط ومناطق الركود وإعادة الدوران غير المنضبط في الوقت الفعلي.
يتم تقدير أزمنة ارتفاع درجات الحرارة وفقًا لسيناريوهات الأحمال المختلفة، مما يتيح تحديد أولويات المخاطر، وتحديد عتبات الإنذار الواقعية، واختبار فعالية التدابير التصحيحية المنصوص عليها في خطة التعافي من الكوارث.
خطة درجة الحرارة لدراسة السيناريوهات مع فشل قاعة البيانات وبدونها
ضمان استمرارية الخدمة
تمكّن عمليات المحاكاة في الوضع المتدهور من التحقق من صحة افتراضات التصميم من حيث التكرار والمرونة بشكل ملموس. يصبح التوأم الرقمي أداة اعتماد داخلية حقيقية لإثبات قدرة الموقع على استيعاب حادث ما دون انقطاع الخدمة.
يمكن اختبار التكوينات الاحتياطية، مثل التشغيل في وضع N+1، والتكرار 2N والتبديل التلقائي للدوائر الهوائية في ظل ظروف محاكاة، دون تعبئة المعدات أو تعطيل العمليات الجارية. تساعد هذه الاختبارات الافتراضية على تحسين خطط الطوارئ وتأمين عمليات التشغيل أو الصيانة المستقبلية.
كما أنها لا تقدر بثمن في سياق التغيير: توسعة قاعة البيانات، وتشغيل وحدة تبريد جديدة، وإعادة تخصيص المناطق التقنية، وما إلى ذلك. يضمن التوأم الرقمي الاستمرارية في جودة الخدمة، مع تسهيل إمكانية تتبع الخيارات التقنية.
محاكاة الحريق في قاعة البيانات
تحسين كفاءة الطاقة في مركز البيانات
اختبار تأثير التغييرات على الأداء العام
إن تحسين الطاقة لا يتعلق فقط بتصميم مركز بيانات عالي الأداء في المرحلة الأولية، بل يتعلق أيضًا بتكييف تشغيله باستمرار مع ظروف التشغيل الواقعية. وبفضل توأم رقمي مخلص، يمكن اختبار كل تعديل متصور افتراضيًا لتقييم آثاره الحرارية والطاقة والتشغيلية.
وبهذه الطريقة، يمكن محاكاة إضافة قسم احتواء، أو تغيير في نقطة ضبط هواء الإمداد أو الإغلاق العرضي لمروحة في تكوين زائد عن الحاجة بدقة. يتيح التوأم الرقمي إمكانيةتصور تدفقات الهواء الفعلية وتوقع الأعطال المحتملة وحساب وفورات الطاقة المرتبطة بكل سيناريو.
يضمن هذا النهج أن كل قرار تقني، مهما كان صغيراً، يساهم مساهمة حقيقية في تحسين الأداء العام للطاقة في الموقع.
تحديد عوامل التحسين
ويكمن ثراء التوأم الرقمي أيضًا في قدرته على الإحالة المرجعية إلى مصادر متعددة للمعلومات: قراءات درجات الحرارة في الموقع، وملامح الأحمال في تكنولوجيا المعلومات، ومعدلات استخدام وحدة مناولة الهواء، وما إلى ذلك. هذا النهج المنهجي يجعل من الممكن تحديد المعدات كبيرة الحجم أو سيئة الاستخدام، وتحديد موقع إعادة التدوير غير المرغوب فيها وتحديد مناطق فقدان الحرارة غير المرئية بالعين المجردة. هذا النهج المنهجي يجعل من الممكنتحديد المعدات كبيرة الحجم أو سيئة الاستخدام، وتحديد مواقع إعادة التدوير غير المرغوب فيها وتحديد مناطق فقدان الحرارة غير المرئية بالعين المجردة.
وتستخدم EOLIOS هذه البيانات لاقتراح مجالات ملموسة للتحسين: إعادة توزيع تدفقات الهواء، وإعادة توازن التهوية، وتكييف استراتيجيات التنظيم، والقضاء على النقاط الساخنة، وما إلى ذلك. واستنادًا إلى التصورات الواضحة ومقارنات الأداء، تساهم هذه الإجراءات المستهدفة في تحسين فعالية استخدام الطاقة في الموقع (PUE) بشكل قابل للقياس.
تحسين كفاءة الطاقة في مركز البيانات
في مواجهة أعباء العمل المتزايدة في مجال تكنولوجيا المعلومات والتكنولوجيات سريعة التطور والمتطلبات المتزايدة من حيث أداء الطاقة، يحتاج مشغلو مراكز البيانات الآن إلى الاعتماد على أدوات قوية لتأمين قراراتهم. يبرز التوأم الرقمي كحل استراتيجي، مما يجعل من الممكن محاكاة وتوقع وتحسين السلوك الفعلي للمنشآت في بيئة افتراضية خاضعة للرقابة.
نحن في EOLIOS، نطبق قوة محاكاة CFD على التشغيل والتحسين المستمر للبنى التحتية الرقمية. من خلال الجمع بين عمليات التدقيق الميداني الصارمة والنمذجة المتقدمة لتدفق الهواء وانتقال الحرارة، نقدم لعملائنا رؤية واضحة وقابلة للاستخدام لمركز البيانات الخاص بهم،سواءً في الوقت الحالي أو في المستقبل. يمكِّننا عملنا مندعم افتراضات التصميم،والمساعدة في تغييرات التكوين (التحديث، والكثافة العالية)، ومحاكاة السيناريوهات الحرجة وتقليل بصمة الطاقة في المنشآت.
هل تخطط لتوسيع أو إعادة تكوين أو ترقية البنية التحتية لتكنولوجيا المعلومات لديك؟ هل ترغب في تقييم مرونتك أو تحسين أنظمة التبريد لديك؟
اتصل بمهندسينا لمناقشة إنشاء توأم رقمي مصمم خصيصاً لتلبية احتياجاتك.
