هندسة الحرائق – عرض أزياء

دراسة شفط الدخان في غرفة عرض الأزياء

تركز هذه الدراسة على استخراج الدخان في عروض الأزياء ، وتحليل فعالية أنظمة السلامة من الحرائق الحالية. تمت محاكاة اندلاع حريق من أجل دراسة انتشار الدخان وتشتت الحرارة في غرفة العرض. الهدف من الدراسة هو التحقق مما إذا كانت أنظمة شفط الدخان كافية للسماح بالإخلاء الآمن للجمهور.

مشروع

هندسة الحرائق - عرض أزياء

سنة

2024

زبون

نورث كارولاينا

الترجمه

فرنسا

تصنيف

هندسة شفط الدخان

متابعة التصفح:

مشاريعنا الأخرى:

آخر الأخبار:

الملف الفني:

خبرتنا:

الملف الفني:

دراسة شفط الدخان خلال عرض أزياء: تحليل فعالية أنظمة السلامة من الحرائق

نمذجة غرفة العرض

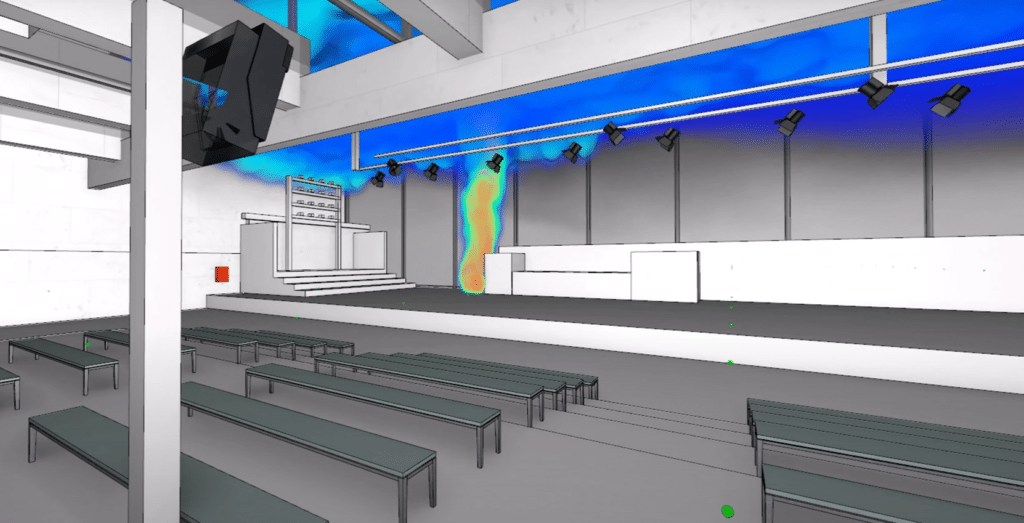

أجرينا دراسة لاستخراج الدخان في غرفة خلال عرض أزياء. الهدف من هذه الدراسة هو إظهار فعالية أنظمة شفط الدخان مثل الفتحات في الجزء العلوي. يتم توصيل تنشيطها بكاشفات الدخان. قمنا بنمذجة حريق يبدأ على أجهزة العرض على خشبة المسرح.

FDS هو برنامج محاكاة عددي تم تطويره بواسطة المعهد الوطني الأمريكي للمعايير والتكنولوجيا (NIST). يمكن استخدامه لنمذجة ومحاكاة تطور الحريق وانتشار الدخان وتشتت الحرارة في بيئة معينة. يعرف FDS بأنه أحد أقوى البرامج في مجال السلامة من الحرائق.

تم إنشاء توأم رقمي لغرفة المنصة مع جميع الأنظمة التي تؤثر على السيناريوهات. وكان الهدف هو تحديد ما إذا كان نظام استخراج الدخان الحالي قادرا على الحفاظ على رؤية ودرجات حرارة مقبولة لإجلاء الحاضرين.

تحليل نتائج المحاكاة

أظهرت نتائج عمليات المحاكاة أن أنظمة شفط الدخان الحالية تضمن رؤية كافية بالإضافة إلى درجات حرارة مقبولة عند ارتفاع الإنسان لأكثر من 5 دقائق ، مما يسمح بإخلاء فعال وآمن للجمهور في بيئة آمنة.

تعمل نوافذ السقف ، التي يتم تنشيطها بواسطة كاشف الدخان ، وكذلك الرشاشات على النحو الأمثل عن طريق إبطاء انتشار الدخان داخل الغرفة والحفاظ على درجة حرارة مناسبة لمرور الأشخاص. جعلت الأسقف العالية لقاعة العرض من الصعب للغاية إبعاد الأبخرة ودرجات الحرارة المرتفعة عن الناس ، مما يضمن إجلاء الجمهور في ظروف مواتية.

Play Video
محاكاة اندلاع حريق في قاعة المحاضرات

وقد مكن استخدام مخزونات النشر الاستراتيجي في هذه الدراسة من تصور وتحديد الظواهر المتعلقة بانتشار الدخان ورؤيته في بيئة معينة. كما أثبتت هذه الدراسة فعالية هذه الأداة في مجال السلامة من الحرائق.

حددت النتائج التحسينات اللازمة لضمان سلامة الناس في بيئة في حالة نشوب حريق. لذلك فإن SDS هي أداة أساسية لشركتنا لضمان جودة دراساتنا وتوصياتنا المتعلقة بالسلامة من الحرائق.

استنتاجات دراسة شفط الدخان

السلامة من الحرائق وإجلاء الناس هي قضايا رئيسية في بناء وتجديد المباني. يلعب استخراج الدخان دورا أساسيا في إجلاء الركاب بسرعة والحد من انتشار الأبخرة السامة. بفضل هندسة السلامة من الحرائق والمحاكاة المتقدمة ، من الممكن فهم ظواهر استخراج الدخان والعادم بشكل أفضل ، وتحليل المخاطر المحتملة وتحسين حلول التصميم لضمان سلامة الركاب.

Play Video
محاكاة حريق لاندلاع حريق في الفئة الثانية Y نوع ERP

تتيح دراسة إجلاء الأشخاص ، جنبا إلى جنب مع المحاكاة الحاسوبية ، التنبؤ بحركة الأشخاص في حالة الطوارئ وتحديد المشاكل أو العقبات المحتملة. وهذا يجعل من الممكن وضع خطط إخلاء فعالة وإنشاء أنظمة مناسبة لاستخراج الدخان.

من المهم أيضا الامتثال للوائح والمعايير الحالية لضمان السلامة من الحرائق وإجلاء الأشخاص. في هذا الصدد ، يتم استخدام طرق وأدوات تقييم محددة للتحقق من تحقيق أهداف السلامة ومعايير الأداء في المبنى. إن أخذ كل هذه العناصر في الاعتبار يضمن الإخلاء السريع والآمن في حالة الطوارئ ، والحد من المخاطر التي يتعرض لها الركاب وتسهيل تدخل خدمات الطوارئ.

لذلك من الضروري الاعتماد على خبراء في هندسة السلامة من الحرائق والنمذجة الهوائية لتصميم مبان آمنة وتنفيذ أنظمة فعالة لاستخراج الدخان.

تعتبر السلامة من الحرائق وإجلاء الأشخاص من الاهتمامات القصوى ، ومن الأهمية بمكان أخذ هذه الجوانب في الاعتبار من مراحل التصميم المبكرة لضمان حماية الركاب وسلامة الجميع في المباني.

القضايا الحاسمة لاستخراج الدخان في المباني

استخراج الدخان في المباني: فهم مخاطر وعواقب الدخان

من أجل فهم أفضل لتحديات استخراج الدخان في المباني المفتوحة للجمهور أو الموظفين ، من الضروري تحديد مخاطر وعواقب الدخان.

ترتبط المخاطر التي يتعرض لها الناس بشكل أساسي باستنشاق الأبخرة السامة ، المسؤولة عن 80٪ من الوفيات في الحريق. تجعل عتامة الدخان من الصعب رؤية وتوجيه الذات ، مما يجعل من الصعب على الركاب العثور على مخارج الطوارئ. بالإضافة إلى ذلك ، تحتوي الأبخرة على العديد من المركبات السامة التي يمكن أن يكون لها آثار صحية ضارة ، مع عواقب وخيمة إذا تعرضت لها لفترة طويلة. يمكن تصنيف الغازات السامة إلى غازات خانقة ، مثل السيانيد وأول أكسيد الكربون ، والتي تخفض الجهاز العصبي المركزي ، والغازات المهيجة ، مثل الكلور ، والتي تسبب أضرارا للأغشية المخاطية التنفسية. يمكن أن تسبب درجات الحرارة المرتفعة أثناء الحريق حروقا وإصابات خطيرة.

في استخراج الدخان ، يتمثل الدور في تسهيل إخلاء الركاب من خلال الحفاظ على كمية كافية من الهواء والحد الأدنى من الرؤية لجعل طرق الهروب سالكة. كما أنه يساعد على الحد من انتشار الحريق عن طريق تنفيس الغازات الساخنة والجزيئات غير المحترقة إلى الخارج ، مع السماح لرجال الإطفاء بالوصول إلى المبنى ومصدر الحريق. يساعد إخلاء الأبخرة الساخنة أيضا على الحد من زيادة درجة الحرارة داخل المبنى ، مما يقلل من خطر انهيار المبنى. لذلك من الضروري تركيب أنظمة فعالة لاستخراج الدخان في المباني من أجل حماية حياة الركاب ومنع انتشار الحريق.

Play Video
محاكاة حريق لاندلاع حريق في الفئة الثانية Y نوع ERP

هندسة السلامة من الحرائق (ISI): المرونة والابتكار لاستخراج الدخان

أثناء مشاريع التجديد أو البناء للمنشآت المفتوحة للجمهور أو الأبراج الشاهقة ، غالبا ما تكون الحلول التي يقترحها المصممون من حيث استخراج الدخان خارج الإطار التنظيمي. في هذه الحالات ، توفر هندسة السلامة من الحرائق مرونة إضافية لتطبيق وتنفيذ الحلول المبتكرة ، خاصة لحلول البناء التي لا تنص عليها اللوائح.

تلعب ISI أيضا دورا أساسيا في إعادة تأهيل الهياكل القديمة أو المعالم التاريخية ، والتي كان من المستحيل التحقق من صحة بعض التعديلات عليها. مع الأساليب الحالية. بفضلخبرة ISI ، أصبح من الممكن الآن تصميم حلول مكيفة لهذه المشاريع المحددة. بالإضافة إلى ذلك ، يمكن أيضا استخدام ISI لتصميم الهياكل مشاريع معقدة ومبتكرة مثل الجسور أو الملاعب أو الأنفاق أو الأبراج الشاهقة التي تكون خارج المعايير المعتادة.

الخطوات الرئيسية لعملية ISI هي كما يلي:

  • تعريف أهداف السلامة من الحرائق التي يجب أن يحققها الهيكل
  • تحديد وتحليل المخاطر في المبنى
  • اختيار سيناريوهات الحريق لاستخدامها في تقييم السلامة
  • اختيار أساليب وأدوات التقييم
  • التحقق من تحقيق أهداف السلامة / معايير أداء المبنى
  • تطوير المواصفات التي تحدد ظروف التشغيل ، من أجل ضمان احترام المعلمات المتعلقة بسيناريوهات الحريق المختارة.

يتم إجراء كل دراسة وفقا للوائح المعمول بها. وينص قانون البناء والإسكان وقانون العمل وقانون البيئة على قواعد التصميم المحددة لكل نوع من أنواع المؤسسات.

النمذجة العددية لعمليات الإخلاء في حالة نشوب حريق: محاكاة للتوقع والوقاية

التعريف والمعايير

يمكن تعريف الإخلاء على أنه إجراء للوصول إلى ملاذ آمن أو منطقة أمان ، وفقا لمعيار NF EN ISO 13 943 الصادر في مارس 2011. تتكون دراسة استخراج الدخان من تحليل إجلاء الأشخاص الموجودين في المنطقة المعنية بالدراسة أو الذين يحتمل أن يعبوروها. تستخدم النمذجة الحاسوبية لعمليات الإخلاء لتقييم الحركة النظرية للأشخاص في حالة نشوب حريق. من خلال تقديم تمثيل 3D ، فإنه يجعل من الممكن فهم كيفية عمل البيئة المبنية عند وجود عدد كبير من الأشخاص ، وتصور الإخلاء في الوقت الفعلي. يساعد هذا التصور في التنبؤ بالمشاكل المحتملة وإيجاد حلول تصميم لتجنبها.

بفضل محاكاة العادم إلى جانب محاكاة شفط الدخان ، من الممكن تحديد ما إذا كانت أنظمة شفط الدخان تسمح بالتحكم في العادم من مراحل التصميم الأولى. ينقسم وقت استعادة السلامة إلى عدة مراحل خاصة بظواهر معينة. على الرغم من أن هذه المراحل عادة ما يتم تمثيلها بالتتابع ، إلا أن الظواهر في الواقع مترابطة وبعضها يحدث في وقت واحد.

التمثيل المتسلسل لسلامة الناس

لإجراء تقييم دقيق لمعايير الأهمية الحاسمة ل ISI DF ، من الضروري تحديد السيناريوهات المناسبة ومقارنة الوقت بسلامة الأشخاص (TMSP) بالوقت الذي تم الوصول إليه للمعيار (TAC). من الضروري أن يكون TMSP دائما أقل من TAC. خلاف ذلك ، ينبغي توفير مناطق اللجوء لضمان سلامة الركاب.

نهج مبسط للحد الأدنى من وقت الإخلاء

لتقدير الوقت المستغرق لإخلاء منطقة في حالة الطوارئ ، يمكن استخدام افتراضات مبسطة مثل عدد الأشخاص الذين سيتم إجلاؤهم ، وحجم وتخطيط المنطقة المراد إخلاؤها ، ومتوسط سرعة حركة الأشخاص ، وعدد المخارج المتاحة. للحصول على نهج مبسط للحد الأدنى من وقت الإخلاء ، يجب مراعاة العوامل التالية :

  • عدد الأشخاص الذين سيتم إجلاؤهم : يعتمد وقت الإخلاء على عدد الأشخاص في المبنى أو المنطقة المراد إخلاؤها. كلما زاد عدد الأشخاص ، كلما استغرق إجلاؤهم بأمان وقتا أطول.
  • توافر المخارج : يتأثر وقت الإخلاء بعدد المخارج المتاحة. كلما زاد عدد المخارج ، قل الوقت الذي يستغرقه إخلاء الجميع.
  • معرفة خطة الإخلاء : الأشخاص الذين هم على دراية بخطة الإخلاء سوف يخلون بسرعة أكبر من أولئك الذين ليسوا كذلك. لذلك من المهم توعية شاغلي المبنى بخطة الإخلاء وتزويدهم بمعلومات منتظمة عن الإجراءات الواجب اتباعها.
  • البنية التحتية للمنشأة : يمكن أن يؤثر تخطيط المبنى وحجم الممرات وعرض الأبواب ووجود السلالم أو المصاعد على وقت الإخلاء. وكلما كانت هذه العناصر أكثر مواتاة، كلما كان وقت الإخلاء أقصر.
  • القدرة على التنسيق : يمكن أن يؤدي التنسيق والتواصل الجيد بين المسؤولين عن الإخلاء والركاب إلى تسريع عملية الإخلاء. يمكن أن تساعد خطة الإخلاء الواضحة والتعليمات الدقيقة في تقليل الوقت المستغرق لإجلاء الجميع بأمان.

يتيح لك هذا النهج الحصول بسرعة على تقدير تقريبي للمدة التي سيستغرقها إخلاء منطقة ما. ومع ذلك ، فإنه لا يأخذ في الاعتبار عوامل مهمة مثل الذعر والكثافة السكانية والحواجز والسلوكيات الفردية.

نهج مطور لتحديد وقت الإخلاء

للحصول على تقدير أكثر تفصيلا لوقت الإخلاء ، من الممكن استخدام محاكاة البرامج مثل نماذج محاكاة الإخلاء. يتيح هذا البرنامج إنشاء نموذج افتراضي للمبنى أو المنطقة المراد إخلاؤها ، مع مراعاة الخصائص المادية مثل تخطيط الغرفة والسلالم والمخارج وما إلى ذلك. باستخدام هذه النماذج ، من الممكن محاكاة سيناريوهات الإخلاء المختلفة من أجل تقدير الوقت اللازم للإخلاء الآمن.

أثناء المحاكاة ، يتم تعيين خصائص التنقل لكل راكب افتراضي بناء على أنماط السلوك البشري ومعدلات الإزاحة. تتم برمجة الركاب للانتقال إلى أقرب مخرج ، وتجنب العقبات مثل الجدران أو الأثاث. يسجل البرنامج موقع وحركة كل راكب خلال المحاكاة ، مما يسمح بتحديد الوقت اللازم للوصول إلى مخرج محدد مسبقا أو منطقة أمان. يتم حساب المدة الإجمالية للإخلاء بناء على الفرق بين وقت بدء المحاكاة وعندما يصل آخر راكب إلى منطقة آمنة.

يمكن تحليل وقت الإخلاء بأشكال مختلفة مثل متوسط أو متوسط أو الحد الأدنى أو الحد الأقصى لوقت الإخلاء. توفر هذه القياسات فهما أفضل لأداء الإخلاء وتحدد النقاط الحرجة حيث يمكن إجراء تحسينات لتقليل وقت الإخلاء.

Image présentant l'évacuation des personnes - simulation
رسم توضيحي لدراسات الإخلاء في LES

يتيح هذا النهج استكشاف سيناريوهات الإخلاء المختلفة وتحديد العوامل التي تؤثر على وقت الإخلاء ، مثل عدد المخارج أو تخطيط الغرفة أو أوقات رد فعل الركاب. هذا يجعل من الممكن تصميم وتحسين خطط الإخلاء لضمان إخلاء سريع وآمن في حالة الطوارئ.

لتحسين دقة تحديد وقت الإخلاء، تؤخذ عوامل إضافية في الاعتبار، مثل الازدحام الذي قد يتشكل عند المخارج، ومعرفة المنطقة من قبل الأشخاص الذين تم إجلاؤهم ، وفقدان الرؤية بسبب الدخان أو الظلام. يوفر هذا تقديرا أكثر دقة للوقت الذي سيستغرقه إخلاء منطقة في حالة الطوارئ.

من المهم ملاحظة أن محاكاة البرامج هي تقديرات تقريبية تستند إلى نماذج ومعلمات محددة مسبقا. قد تختلف النتائج اعتمادا على دقة البيانات الأولية ودقة النماذج السلوكية المستخدمة وعوامل أخرى قد تؤثر على المسار الفعلي للإخلاء. لذلك ، من الضروري التحقق من صحة نتائج المحاكاة والتحقق منها باستخدام بيانات حقيقية أو اختبارات ميدانية لضمان موثوقية النتائج التي تم الحصول عليها.

هندسة شفط الدخان في EOLIOS

هندسة شفط الدخان بالإضافة إلى CFD

EOLIOS ingénierie هي شركة متخصصة في النمذجة العددية للظواهر الهوائية والحرارية ، وكذلك في أنظمة التدفئة والتهوية وتكييف الهواء والتهوية. ركزت الشركة في البداية على الدراسات الحرارية للهياكل الكبيرة ، والتي تغطي مجالات مثل الراحة الحرارية ، وجودة الهواء الداخلي ، وحماية الأعمال الفنية ، والظواهر الداخلية والخارجية لمراكز البيانات ، وكذلك التمارين الهوائية في مصانع الزجاج والصلب.

بمرور الوقت ، طورت EOLIOS بروتوكولات دراسة في مختلف المجالات ، بما في ذلك تشتت الملوثات والغبار ، ودراسات انخفاض الضغط ، وتحجيم المداخن وأجهزة التهوية الثابتة ، فضلا عن التهوية الطبيعية.

اليوم ، يتم التعرف على EOLIOS كشركة رائدة في هندسة ميكانيكا الموائع ، مع إنجازات تقنية في مشاريع معقدة عبر قارات مختلفة.

بفضل خبرتها في النمذجة وديناميكيات الموائع الحسابية (CFD) ، بالإضافة إلى دعم المهندسين المتخصصين في السلامة من الحرائق ، تحولت EOLIOS بشكل طبيعي إلى هندسة استخراج الدخان. المهارات التي تم تطويرها في مجال CFD ، جنبا إلى جنب مع المعرفة المتعمقة لهندسة السلامة من الحرائق ، تسمح ل EOLIOS بمواجهة جميع التحديات المتعلقة بالسلامة من الحرائق.

ملخص فيديو للدراسة

ملخص الدراسة

تم إجراء دراسة لاستخراج الدخان خلال عرض أزياء ، ونمذجة اندلاع حريق على خشبة المسرح. أظهرت نتائج عمليات المحاكاة فعالية أنظمة شفط الدخان الحالية ، مما يضمن الرؤية الكافية ودرجات الحرارة المقبولة لإجلاء الجمهور. تم استخدام برنامج SDS لمحاكاة انتشار الدخان والرؤية في الغرفة. حددت الدراسة تحسينات لضمان السلامة من الحرائق والإخلاء.

من الأهمية بمكان مراعاة السلامة من الحرائق وإجلاء الأشخاص من مراحل تصميم المباني. يلعب استخراج الدخان دورا أساسيا في تمكين الإخلاء السريع والحد من انتشار الأبخرة السامة. توفر هندسة السلامة من الحرائق والمحاكاة المتقدمة فهما أفضل لهذه المشكلات وتحسين حلول التصميم.

Play Video
موجز بالفيديو للبعثة
