التدقيق والتشخيص والنمذجة ثلاثية الأبعاد لمراكز البيانات الحالية
تدقيق وتشخيص مراكز البيانات
نحن ندعمك في تحسين بنيتك التحتية من خلال عمليات التدقيق الميداني المستهدفة
- اختبارات الدخان لتحليل تدفقات الهواء وتحديد التسريبات
- المسح الحراري لاكتشاف البقع الساخنة
- رسم خرائط لمناطق مخاطر الهواء والحرارة
- التحقق من مطابقة الحبس (الممرات الساخنة/الممرات الباردة)
- دعم تكثيف الغرف (تقييم عبء العمل الإضافي المحتمل لتكنولوجيا المعلومات)
- دعم النمذجة العددية (CFD) لمحاكاة سيناريوهات التشغيل
يتم إجراء عمليات التشخيص من قبل كبار المهندسين المتخصصين في الديناميكا الهوائية الحرارية لمراكز البيانات في جميع أنحاء أوروبا.
التوصيف الهوائي لمراكز البيانات باستخدام اختبارات الدخان
تصور مسارات الهواء الحقيقية
تعتمد مراكز البيانات الحديثة على توازن دقيق بين الاحتواء والضغط وإدارة تدفق الهواء. يمكن أن يؤدي الخلل الموضعي إلى مناطق الضغط الزائد، أو خليط من الهواء الساخن والبارد أو حلقات إعادة التدوير غير المرئية بالعين المجردة.
تعطي اختبارات الدخان التي أجراها مهندسو EOLIOS صورة ملموسة لمسارات الهواء في قاعات البيانات. تُجرى هذه الاختبارات في ظل ظروف تشغيل حقيقية وبدون أي انقطاع في الخدمة، وتوفر هذه الاختبارات ملاحظات نوعية ضرورية لفهم سلوك تدفق الهواء في الغرف بشكل مفصل.
يتيح التصور في الوقت الحقيقي لمسارات الدخان إمكانيةتحديد نقاط التسرب أو المناطق المعرضة لإعادة تدوير الهواء الساخنبسرعة، مما قد يعرض أداء التبريد وسلامة المعدات للخطر.
اختبارات الدخان أثناء حملة التشغيل مع بنك الأحمال
يتم بعد ذلك ربط هذه الملاحظات النوعية بالقياسات الكمية لدرجات الحرارة ومعدلات التدفق، التي يتم الحصول عليها بواسطة أجهزة الاستشعار وأدوات المراقبة. يمكّن هذا النهج المزدوج خبراء EOLIOS من التوصية بالتعديلات المستهدفة، سواء كان ذلك يتضمن تحسين تخطيط الرفوف أو تكييف معدلات تدفق وحدات التهوية أو إعادة وضع أقسام الاحتواء.
في نهاية المطاف، يعد التحكم في تدفق الهواء من خلال استخدام اختبارات الدخان جزءًا من نهج التحسين المستمر الشامل، مما يضمن كفاءة الطاقة في مركز البيانات مع ضمان توافر البنى التحتية الحيوية لتكنولوجيا المعلومات ومتانتها.
تحديد التسريبات وإعادة التدوير
كجزء من تشخيصات مركز البيانات، تُستخدم اختبارات الدخان لـ :
- تحديد التسريبات في الممرات المحصورة
- تحديد الهواء الساخن المتصاعد من خلال الأرضيات المستعارة
- الكشف عن مناطق انخفاض حركة الهواء
- تحديد حالات إعادة الدوران بين الخزانات المتجاورة أو ظواهر الدائرة القصيرة
في حالات أخرى، يمكن استخدام هذه الاختبارات لدراسة تشغيل أنظمة استخراج الدخان في مركز البيانات:
يتم استخدام سلسلة من الاختبارات الموضعية المصورة والموثقةلإنشاء خريطة هوائية للم وقع. يتم بعد ذلك إدخال هذه البيانات في نماذجنا العددية لزيادة موثوقية عمليات محاكاة التصميم الميكانيكي الهوائي.

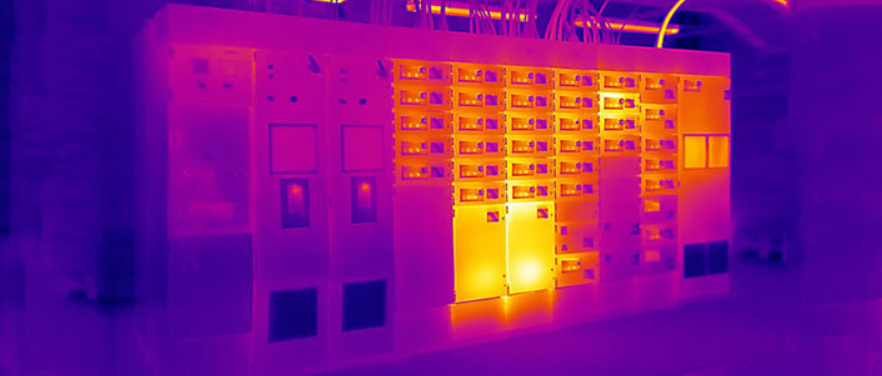

التشخيص الحراري لمراكز البيانات باستخدام التصوير الحراري بالأشعة تحت الحمراء
اكتشاف الشذوذات الحرارية غير المرئية
حتى مع وجود نظام تبريد جيد التصميم، يمكن أن تحدث اختلالات محلية: التحميل الزائد العرضي أو التوزيع غير المتساوي للهواء أو العوائق أو تعطل المروحة. يمكن رصد هذه الأعطال، التي غالبًا ما تكون غير مرئية باستخدام أدوات الإشراف، باستخدام التصوير الحراري بالأشعة تحت الحمراء.
يتم أخذ القراءات باستخدام كاميرات عالية الدقة تعمل بالأشعة تحت الحمراء، مما يوفر رؤية دقيقة للسلوك الحراري للمعدات وبيئتها المباشرة. تُستخدم هذه القراءات بعد ذلك لإنتاج خريطة دقيقة للتوزيع الحراري للحمل في قاعات البيانات.
تحديد البقع الساخنة وأسبابها
يسلط التحليل الحراري الضوء على البقع الساخنة في الجزء الأمامي والخلفي من الرفوف، مما يكشف عن اختلالات في التبريد. كما أنها تساعد أيضًا على تحديد الاختلافات غير الطبيعية في درجات الحرارة من خليج إلى آخر، وغالبًا ما تكون علامة على سوء توزيع تدفق الهواء. وبالإضافة إلى ذلك، تتيح هذه القراءات إمكانيةملاحظة الانبعاثات الحرارية الموضعية بالقرب من المعدات النشطة، والتي من المحتمل أن تسبب ارتفاع درجة الحرارة في بعض الأحيان.
وأخيرًا، توفر إمكانيةتحليل السلوك الحراري للنظام أثناء المواقف العابرة مثل زيادة الحمل أو تدهور التهوية. من خلال مقارنة هذه الملاحظات مع البيانات الهوائية، من الممكنوضع تشخيص كامل للوضع الحراري لمركز البيانات.
تقييم إمكانية توسيع نطاق حمل تكنولوجيا المعلومات في مراكز البيانات
قياس تدفق الهواء المتوفر والهوامش الحرارية
تهدف عمليات التدقيق التي تقوم بها EOLIOS إلى توصيف السعة المتبقية لنظام التبريد في حالة حدوث زيادة مستقبلية في الحمل. يعتمد هذا التحليل على القراءات الحرارية وقياسات التدفق ومراقبة ظروف التشغيل الفعلية.
فهو يسمح لكبتوقع القيود التي قد تحد من تركيب معدات تكنولوجيا المعلومات الجديدة أو تقلل من الأداء الحراري العام.
توقع المخاطر وتحسين التطوير
بفضل هذا التقييم، من الممكن :
- تحديد المناطق التي يمكن أن تستوعب رفوف أو خوادم جديدة عالية الكثافة
- تحقق من قدرة الممرات المحصورة على التعامل مع الحمولة المتزايدة
- محاكاة تأثير التكوين الجديد على درجات حرارة الهواء المرتجع
- تحديد احتياجات التحسين (تعديل التدفق والاحتواء والتكرار)
يساهم هذا النهج في التخطيط الآمن لتطور مركز البيانات، دون المساس باستمرارية الخدمة أو انجراف الطاقة.
تدقيق مركز البيانات - دعم محاكاة CFD
معايرة النماذج باستخدام بيانات ميدانية موثوقة
توفر عمليات تدقيق الهواء والحرارة بيانات أساسية لبناء نماذج CFD عالية الدقة. من خلال دمج القياسات الحقيقية (معدلات التدفق ودرجات الحرارة ومواقع التسرب)، تصبح عمليات المحاكاة أداة موثوقة لاتخاذ القرارات.
ويضمن هذا النهج الهجين تمثيلاً أميناً للتشغيل الهوائي للموقع، مما يتيح اختبار تكوينات مختلفة افتراضياً.
محاكاة التحسينات والتحقق من صحتها والتخطيط لها
يمكن استخدام نماذج CFD للتحقق من فعالية أنظمة الاحتواء الحالية، من خلال قياس قدرتها على توجيه تدفقات الهواء بشكل صحيح. كما أنها توفر إطارًا تحليليًا لاختبار استراتيجيات التبريد المختلفة، ومقارنة أدائها قبل أي تنفيذ.
وفي الوقت نفسه، تتيح هذه الأدوات إمكانية محاكاة المواقف العابرة، مثل توقف المعدات أو مراحل العمل أو تدهور الأداء، من أجل توقع تأثيرها.
وبناءً على هذه التحليلات، يمكن تقديم توصيات مستهدفة لتوجيه الإجراءات التصحيحية أو الصيانة الوقائية. ثم يتم عرض نتائج عمليات المحاكاة في شكل خرائط حرارية أو ملفات تعريف السرعة أو تصورات ثلاثية الأبعاد، مما يجعلها سهلة التفسير وقابلة للاستخدام مباشرةً من قبل فرق العمليات والصيانة.
يساعدك نظام EOLIOS على بناء مركز بيانات أفضل تحكُّمًا
لا تتوقف مهمتنا في EOLIOS على المراقبة. نحن نحول ملاحظاتنا الميدانية إلى أدوات تحسين حقيقية. كل عملية تدقيق نقوم بها – سواءً كانت تدفقات هوائية أو حرارية أو هيكلية – هي جزء من نهج شامل مصمم لتعزيز أداء وأمان ومرونة البنى التحتية الرقمية الخاصة بك.
تجمع خدماتنا بين الدقة المنهجية والأجهزة الميدانية وخبرة المحاكاة الرقمية. وبفضل نمذجة CFD واختبارات الدخان والتصوير الحراري بالأشعة تحت الحمراء وتحليل الاحتواء، يمكننا أن نقدم لك رؤية متعمقة لكيفية عمل مركز البيانات الخاص بك بالفعل. يكشف هذا التشخيص الدقيق عن الاختلالات غير المرئية، ويحدد المناطق الحرجة ويقيِّم مجال المناورة المتاح للتوسع أو التحديثات التقنية.
عندما تتصل بـ EOLIOS، يمكنك الاعتماد على فريق متعدد التخصصات يعمل جنباً إلى جنب مع المشغلين ومديري البنية التحتية ومكاتب التصميم لتأمين وضمان تشغيل بيئاتك الحرجة على المدى الطويل.
