هندسة التكييف – مستودع المعدات الطبية

صيانة درجة حرارة مستودع المعدات الطبية ل Bio-Rad ، في Mitry-Mory

دعتنا شركة الابتكار الطبي Bio-Rad إلى الحفاظ على درجة حرارة دقيقة في قاعتها المبردة لتخزين المنتجات الطبية. يساعد الحفاظ على درجة حرارة موحدة ودقيقة في منطقة التخزين في الحفاظ على جودة المنتجات الحساسة ، والامتثال للوائح ، وضمان استقرار وفعالية المنتجات الطبية على المدى الطويل.

وبالتالي فإن الهدف من الدراسة هو استخدام طرق المحاكاة العددية (CFD) لتحليل الظروف الحرارية للقاعة ، وتطوير حلول تقنية للحفاظ على درجات الحرارة مع احترام القيم المستهدفة المحددة.

مشروع

التدفئة والتهوية وتكييف الهواء في مستودع المعدات الطبية

سنة

2024

زبون

إبسن

الترجمه

ميتري موري

تصنيف

هندسة التكييف - المختبر

متابعة التصفح:

مشاريعنا الأخرى:

آخر الأخبار:

الملف الفني:

خبرتنا:

الملف الفني:

الدراسات التي أجريت لمباني تخزين المعدات الكبيرة الحساسة للحرارة

أهمية دراسة CFD للحفاظ على درجة حرارة متجانسة في المستودع

لضمان الحفاظ على درجة حرارة متجانسة في المستودع ، من الضروري إجراء دراسة CFD (ديناميكيات الموائع الحسابية). هذا النهج يجعل من الممكن محاكاة وتصور تدفقات الهواء والتبادلات الحرارية داخل المستودع في أي نقطة في المكان.

من خلال الفهم الكامل لهذه التدفقات الحرارية ، يصبح من الممكن تحديد كيفية انتشار درجة الحرارة واختلافها في الفضاء ، مما يساعد على تحديد المناطق المحتملة خارج النطاق المستهدف ، وكذلك أسباب هذه المشاكل. بمجرد اكتشاف هذه المشكلات ، يمكن إجراء التعديلات المناسبة لضمان درجة حرارة كافية وموحدة في جميع أنحاء المستودع.

3D النمذجة من المستودع

لإجراء دراسة CFD هذه ، تم تصميم نموذج 3D دقيق للمستودع بأكمله من قبل مهندسينا. بعد ذلك ، يتم إجراء محاكاة عددية لحركات الهواء ودرجات الحرارة ، مع مراعاة جميع المعلمات داخل وخارج النظام ، وكذلك جميع الظواهر الفيزيائية المعنية ، ولا سيما التبادلات الحرارية مع الخارج ، من خلال الجدران وكذلك على مستوى الفتحات.

آثار التقسيم الطبقي للهواء

تعد دراسة التقسيم الطبقي للهواء ضرورية كجزء من التحليل الحراري لمبنى ذي سقوف عالية. نظرا للاختلاف في كثافة الهواء مع درجة حرارته ، يحدث التقسيم الطبقي بشكل طبيعي ، مع تراكم الهواء الدافئ في الأجزاء العليا من المبنى وبقاء الهواء البارد عند مستوى الأرض.

هذا التقسيم الطبقي للهواء يمكن أن يؤدي إلى العديد من المشاكل. أولا ، يمكن أن يسبب تغيرات كبيرة في درجات الحرارة بين مناطق مختلفة من المبنى ، مما يجعل بعض الأجزاء ساخنة جدا أو باردة جدا. يمكن أن يؤثر ذلك على راحة الركاب ويؤدي إلى الإفراط في استهلاك الطاقة للحفاظ على درجة حرارة متجانسة. ثانيا ، يمكن أن يؤدي التقسيم الطبقي للهواء أيضا إلى سوء توزيع الهواء النقي والهواء القديم ، مما يؤدي إلى رداءة جودة الهواء الداخلي. يمكن أن تتراكم الملوثات في الأجزاء السفلية من المبنى ، مما قد يكون له عواقب صحية ضارة على شاغليها.

للتغلب على هذه المشاكل ، يعد استخدام أنظمة التقسيم الطبقي أمرا ضروريا. أجهزة إزالة الحرارة هي أجهزة تُستخدم لتعطيل التقسيم الطبقي للهواء عن طريق خلط طبقات الهواء الدافئ والبارد بشكل نشط.

إنها تقلل من الاختلافات في درجات الحرارة بين المناطق المختلفة للمبنى وتضمن راحة حرارية أفضل للركاب. بالإضافة إلى ذلك ، تسمح مزعزعات الاستقرار بتهوية أفضل وبالتالي تقليل المخاطر المرتبطة بوجود الملوثات في الأجزاء السفلية من المبنى.

سرعات الهواء بارتفاع الرجل
سرعات متساوية السطح عند 1 م / ث

دراسة التكرار في أنظمة التحكم في المناخ

يعد تكرار أنظمة التحكم في المناخ ذا أهمية حاسمة في سياق مباني تخزين المواد الحساسة لدرجة الحرارة ، مثل المعدات الطبية. يشير التكرار إلى وجود نظامين أو أكثر لديهم القدرة على أداء نفس الوظيفة. في سياق أنظمة التحكم في المناخ ، هذا يعني وجود أنظمة تكييف هواء متعددة ومستقلة للحفاظ على ظروف درجة الحرارة المطلوبة.

تكمن أهمية التكرار في زيادة الموثوقية والمرونة التي يوفرها. إذا فشل أحد الأنظمة ، يمكن للآخرين تولي المسؤولية للحفاظ على الظروف البيئية المطلوبة. يساعد هذا في منع تقلبات درجات الحرارة التي قد تتلف المعدات الحساسة. بالإضافة إلى ذلك ، فإنه يقلل من مخاطر فقدان المعدات القيمة والمكلفة ، ويساهم أيضا في الامتثال التنظيمي.

باستخدام دراسة CFD ، من الممكن التحقق مما إذا كان التكرار في أنظمة التحكم في المناخ كافيا للحفاظ على ظروف بيئية مستقرة في جميع أنحاء المبنى. يمكن استخدام هذا النوع من الدراسة لمحاكاة مواقف مختلفة ، مثل فشل النظام أو الأحمال الحرارية الإضافية ، من أجل التحقق مما إذا كانت أنظمة النسخ الاحتياطي قادرة على الحفاظ على ظروف درجة الحرارة المطلوبة. من خلال تحديد مجالات الأداء المنخفض وتحسين أنظمة التكرار ، من الممكن ضمان المرونة الكاملة في حالة حدوث انقطاع.

الدراسة الحرارية للمستودع

التوصيف الدقيق للنظام المدروس

من أجل التمكن من تحليل القضايا المذكورة أعلاه بالتفصيل ، حشدت EOLIOS مهندسيها في الموقع لإجراء العديد من المسوحات والملاحظات. أولا ، تم إجراء مسح دقيق لتخطيط المبنى للسماح بنمذجة 3D كاملة للبيئة.

تم إيلاء اهتمام خاص لتخطيط رفوف التخزين ، حيث يمكن أن يكون لترتيبها تأثير كبير على دوران الهواء وتوزيع درجة الحرارة في المستودع. ستسمح هذه النمذجة بنمذجة دقيقة للتدفقات الحرارية والهوائية ، بالإضافة إلى التفاعلات بين العناصر المختلفة الموجودة في قاعة التخزين.

رفوف التخزين - ممر تحت الإشعاع

ثانيا ، تم فحص تخطيط نظام التهوية الحالي بعناية. المهندسين لديهم تقييم أنظمة التهوية المعمول بها، تحديد أي نقاط ضعف أو مجالات يمكن إدخال تحسينات عليها. أخيرا وأجريت دراسة لأحوال الأرصاد الجوية في المنطقة من أجل تحديد درجات الحرارة الخارجية غير المواتية لتخزين الأدوية التي يتعين أخذها في الاعتبار.

كما تم أخذ قياسات درجة الحرارة وسرعة الهواء في نقاط استراتيجية مختلفة في المبنى من أجل التمكن من التحقق من صحة نتائجنا العددية تجريبيا.

الحالات المختلفة التي تمت دراستها بفضل CFD

مخطط درجة الحرارة - مخرج مجرى الهواء

تمت دراسة حالتين ، واحدة تتوافق مع درجات الحرارة القصوى في الهواء الطلق التي تم الوصول إليها في الصيف وحالة واحدة تتوافق مع الحد الأدنى الذي تم الوصول إليه في الشتاء. أتاحت عمليات المحاكاة التي أجريت في سيناريو الصيف تحديد أن نظام تكييف الهواء الحالي كان كافيا للهبوط في درجات حرارة عالية ، وأن جميع نقاط الغرفة تقع ضمن نطاق درجة الحرارة المستهدفة ، وأن تنشيط destratifiers لم يكن ضروريا في هذا السياق.

ومع ذلك ، أظهرت عمليات المحاكاة التي أجريت في سيناريو الشتاء ، على الرغم من تجانس معين في درجات الحرارة ، مناطق خارج النطاق المستهدف. ومن ثم تم اقتراح حلول تقنية دقيقة لتخطيط المساحة وأنظمة التهوية (درجة حرارة الإمداد ونظام إزالة الحرارة والتكرار) وتم تحديد حجمها لتكون غير مكلفة قدر الإمكان، مع الحفاظ على درجة حرارة منطقة التخزين بشكل فعال في أقسى الظروف، من أجل ضمان جودة وموثوقية المنتجات الطبية المخزنة هناك على مدار السنة.

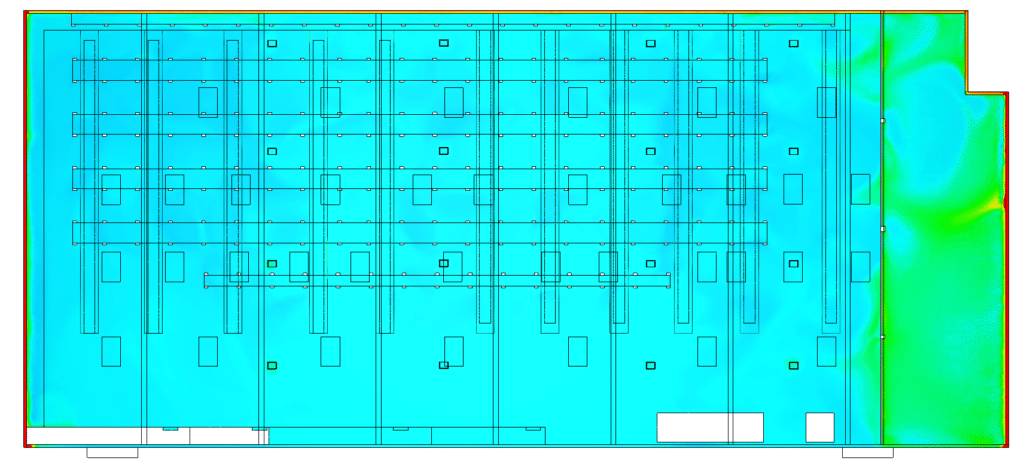

خطة درجة حرارة الرف - الوضع الصيفي

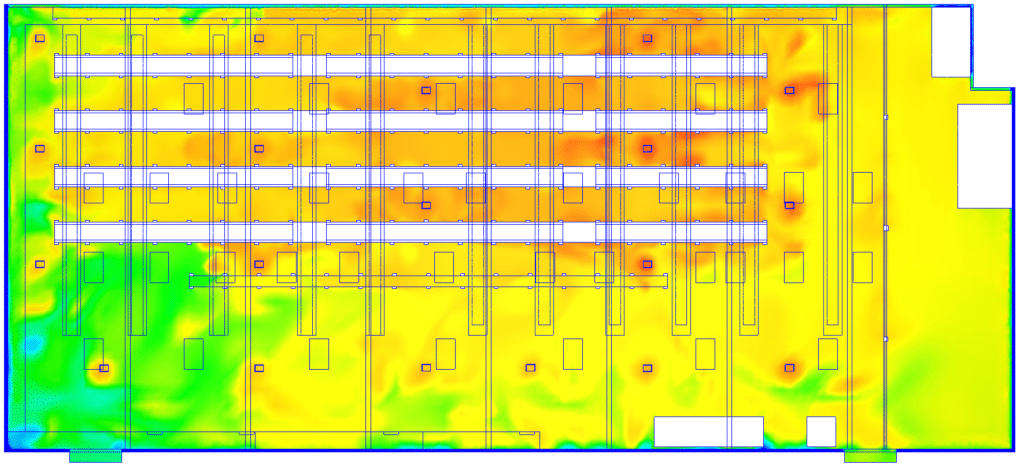

خطة درجة حرارة الرف - حالة الشتاء

ملخص فيديو للدراسة

ملخص الدراسة

دعتنا شركة الابتكار الطبي Bio-Rad إلى الحفاظ على درجة حرارة دقيقة في مستودعها المبرد في Mitry-Mory. كان هدفنا هو استخدام طرق المحاكاة العددية (CFD) لتحليل الظروف الحرارية للقاعة وتطوير حلول تقنية للحفاظ على درجات الحرارة ضمن القيم المستهدفة المحددة.

أجرينا مسوحات دقيقة لتخطيط المبنى ونمذجة 3D كاملة للبيئة ، مع مراعاة تخطيط رفوف التخزين. تم إجراء تقييم دقيق للتهوية الحالية ، وتحديد نقاط الضعف والمناطق التي تحتاج إلى تحسين.

أظهرت عمليات المحاكاة في سيناريو الصيف أن نظام تكييف الهواء الحالي كان كافيا للتعامل مع درجات الحرارة المرتفعة. ومع ذلك ، في سيناريو الشتاء ، كانت المناطق خارج النطاق المستهدف. لذلك اقترحنا وقمنا بقياس حلول تقنية دقيقة ، مثل التعديلات على تخطيط المساحة وأنظمة التهوية ، للحفاظ على درجة الحرارة بشكل فعال في جميع أنحاء المستودع.

تسمح لنا دراسة CFD الخاصة بنا بضمان جودة وموثوقية تخزين المنتجات الطبية على مدار العام ، مما يضمن الحفاظ على درجة حرارة متجانسة وفقا للوائح.

Play Video
موجز بالفيديو للبعثة
