تأثير الرياح على مبنى شاهق الارتفاع

كجزء من بناء مبنى برج جديد في مدينة كاين، أجرت EOLIOS دراسة كاملة باستخدام تقنية CFD لتحليل تأثيرات الرياح في بيئة حضرية كثيفة من حيث السرعات والضغوط. ويجمع هذا النهج بين تحليل الأرصاد الجوية بالرمز الأوروبي (Eurocode)، وبيانات الجمعية الأمريكية لتقييم درجات الحرارة والاهتزازات الحرارية (ASHRAE) والمحاكاة العددية متعددة الاتجاهات لضمان سلامة وراحة المستخدمين في المستقبل.

EOLIOS هي شركة رائدة في محاكاة CFD الخارجية لقضايا الرياح. وتستند دراساتنا على التغذية المرتدة من حملات القياس في ظل ظروف حقيقية ومئات المواقع التي تمت محاكاتها حول العالم.

دراسة أحمال الرياح: إطار عمل وأدوات المحاكاة

سياق وهدف دراسة عددية للرياح الشديدة

برج CASCADES هو مبنى شاهق يقع في كاين (مقاطعة كالفادوس). وكجزء من بنائه، كان من الضروري إجراء تحليل مفصّل لتأثير الرياح على الهيكل وبيئته المباشرة. وتعد نتائج هذه الدراسة خطوة أساسية في ضمان أداء وسلامة ومتانة الهيكل في مواجهة الرياح.

كانت الأهداف الرئيسية للمهمة على النحو التالي:

تحديد أكثر ظروف الرياح غير المواتية التي قد يتعرض لها الموقع
توصيف تأثيرات الموقع الناتجة عن شكل المبنى والهياكل المجاورة;

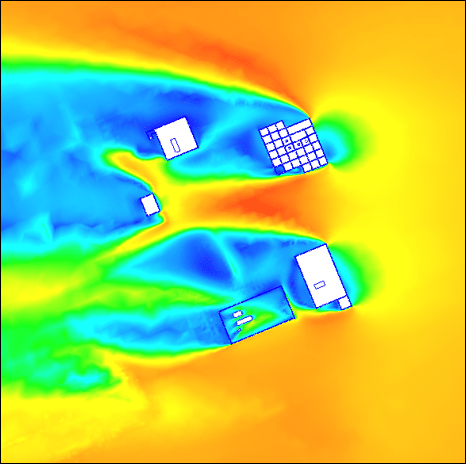

تخطيط سرعات الهواء حول البرج لثمانية اتجاهات رئيسية
تحديد الضغوط التي تمارس على جميع جدران البرج (الواجهات والنوافذ والفسيفساء والسواري)
تحديد المناطق المعرضة للخطر والضغوط القصوى التي تم الوصول إليها
تقييم الراحة من الرياح على المدرجات في ظروف الرياح المتوسطة

لماذا استخدام CFD لدراسة تأثير الرياح على البرج؟

تحل ديناميكيات الموائع الحسابية (CFD) عدديًا المعادلات التفاضلية الجزئية التي تحكم تدفقات الموائع. عند تطبيقه على المباني، فإنه يوفر معلومات دقيقة عن سرعات الهواء والضغوط والظواهر الديناميكية الهوائية التي تحدث حول الهياكل وداخلها، حتى على الهياكل المعقدة مع أخذ البيئة في الاعتبار.

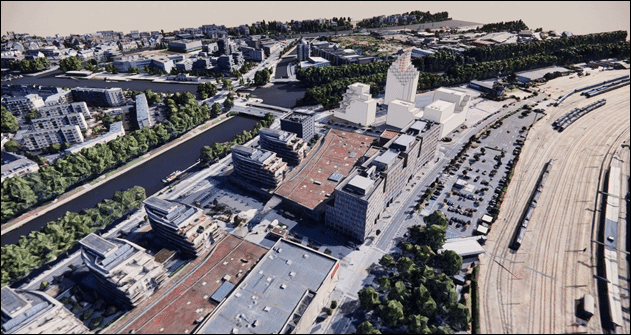

تم إنتاج نموذج ثلاثي الأبعاد تم تكييفه خصيصًا مع الدقة الرقمية باستخدام المخططات التي قدمها العميل وصور الأقمار الصناعية. تشمل الهندسة برج CASCADES بالإضافة إلى جميع المباني المحيطة به والتي من المحتمل أن تولد أقنعة هوائية كبيرة. وقد تم تبسيط التفاصيل الهندسية ذات التأثير الديناميكي الهوائي الضئيل بشكل متعمد من أجل تركيز القدرة الحاسوبية على المناطق ذات الأهمية.

> اكتشف المزيد: ما هي محاكاة CFD؟

منشأ الرياح في الموقع وتوصيفها

ملف الرياح المستخدم في المحاكاة

تتأثر الرياح الملاحظة على مستوى سطح الأرض بشدة بالبنية الرأسية للطبقة الحدودية للغلاف الجوي، والتي تنقسم إلى ثلاث طبقات فرعية متميزة: الطبقة الفرعية الخشنة (بضعة أمتار)، والطبقة الحدودية السطحية (من 10 إلى 100 متر)، حيث توجد تدرجات سرعة قوية، والطبقة الخارجية أو الطبقة الفرعية القاصرة (حتى 1 كم تقريباً)، والتي تتأثر قليلاً بالتضاريس. تزداد سرعة الرياح مع الارتفاع وفقًا لملف لوغاريتمي – وهي ظاهرة تُعرف باسم القص العمودي – وهي في صميم جميع نماذج التصميم المائي المغناطيسي للمواقع الحضرية.

حساب سرعات الرياح القصوى على مدى 50 عاماً باستخدام معيار EUROCODE

تم تحديد سرعات الرياح القصوى على مدى فترة عودة مدتها 50 عامًا وفقًا لمعيار الكود الأوروبي NF EN 1991-1-4، وهو المرجع التنظيمي لحساب تأثيرات الرياح على المنشآت. يعتمد هذا النهج على استخدام سرعات رياح مرجعية محددة على نطاق وطني، يتم تصحيحها وفقًا للخصائص المحلية للموقع: وعورة التضاريس والتضاريس والارتفاع وفئة التضاريس المحيطة. تتيح هذه الحسابات إمكانية الحصول على سرعات الرياح التصميمية المرتبطة بحدث أرصاد جوية نادر الحدوث ولكنه يمثل إحصائيًا عمر الهيكل. تشكّل هذه السرعات القصوى بيانات المدخلات لمحاكاة CFD وتستخدم لتصميم الواجهات المكشوفة وعناصر السقف والمعدات من أجل ضمان استقرار البرج وسلامته في مواجهة أشد الضغوط الديناميكية الهوائية.

> الخبرة: محاكاة ضغط الرياح على المباني - الكود الأوروبي 1

نتائج الدراسات العددية للرياح الشديدة: الضغط والسرعات

سرعات الرياح وهبوبها وتأثيرات الموقع

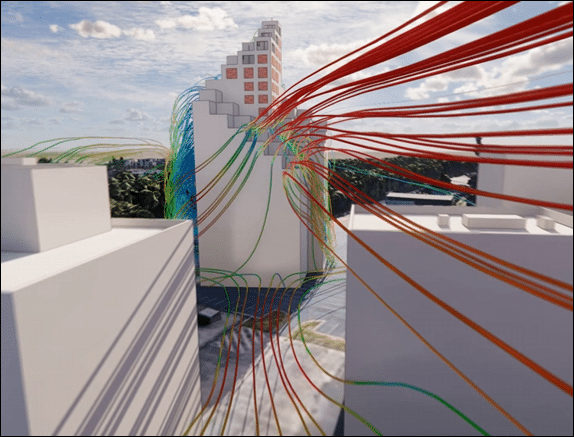

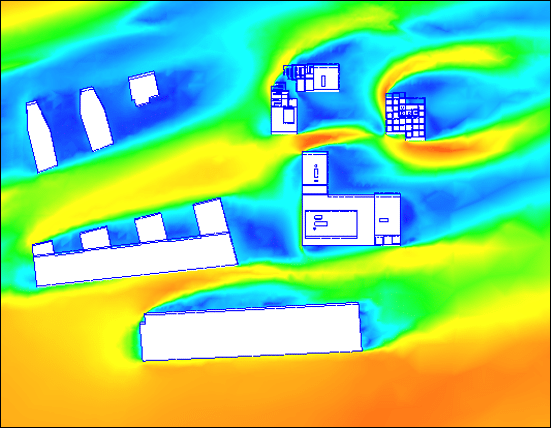

أبرز التحليل متعدد الاتجاهات العديد من الظواهر الديناميكية الهوائية الهامة حول البرج:

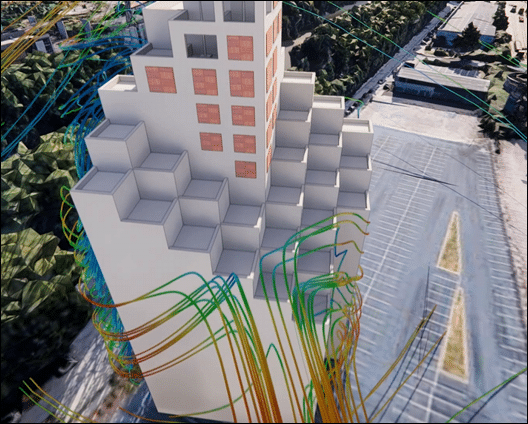

تسارع الحواف:تولد الحواف الرأسية للبرج سرعات زائدة موضعية ودوامات مضطربة في جميع اتجاهات الرياح.

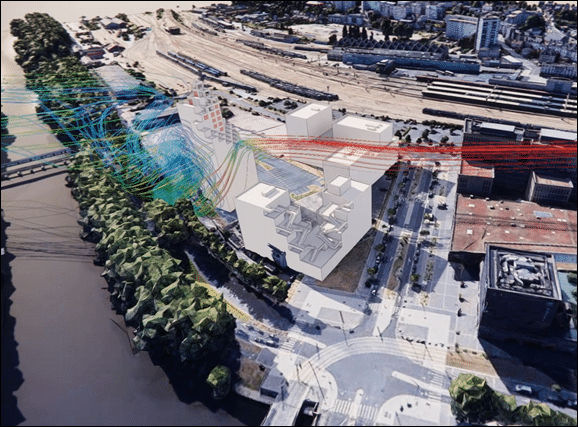

التأثير الفنتوري:إلى الغرب، هناك ممر مكون من مبانٍ في أعلى المجرى المائي يوجّه التدفق، مما يزيد من السرعات بشكل كبير ويولد أقصى ضغط ملاحظ على فسيفساء الواجهة.
التعرّض المباشر:في الشرق، يؤدي عدم وجود مبانٍ في أعلى البرج إلى تعريض البرج مباشرةً للرياح الساقطة، مما يؤدي إلى أعلى الضغوط على الصواري.
مناطق المأوى: بالنسبة لبعض الاتجاهات، فإن وجود المباني المحيطة يولد مناطق إعادة تدوير تحمي البرج جزئياً من أقصى ضغط.

ويستفيد الجزء السفلي من البرج من المأوى الذي توفره المباني المحيطة به؛ وعلى العكس من ذلك، فإن المستويات العليا – الممتدة خارج النسيج العمراني – معرضة مباشرة للرياح الساقطة، مما يولد أقصى قدر من الضغوط على الواجهات وعناصر السقف.

دراسة الضغوط على الجدران والمناطق الحساسة

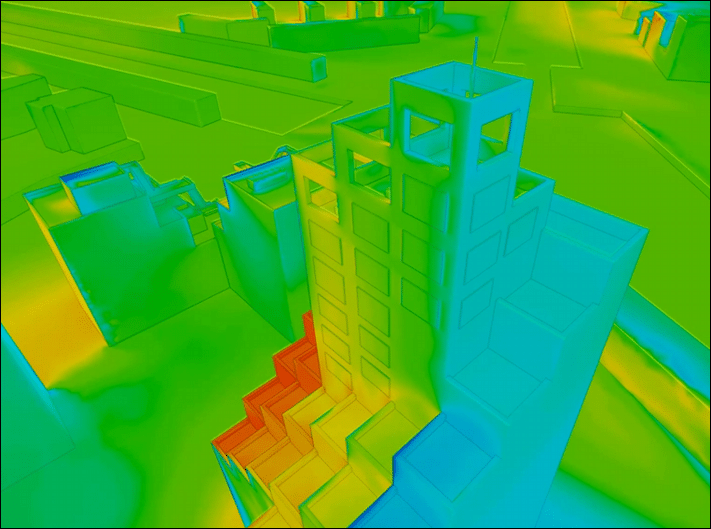

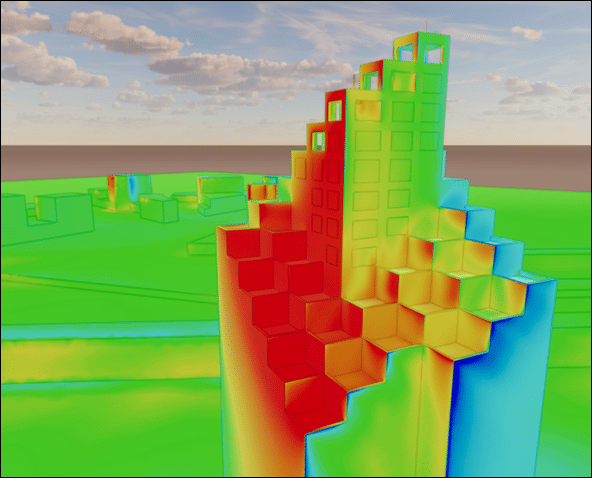

تم استخدام محاكاة CFD لتحديد حقول الضغط التي تمارسها الرياح على جميع أسطح البرج لمختلف الاتجاهات المدروسة. بالنسبة لكل عنصر من عناصر الواجهة، تم حساب الحد الأدنى والحد الأقصى للضغط من أجل تحديد الأحمال القصوى التي من المحتمل أن تحدث أثناء مرحلة التشغيل أو أثناء أحداث الرياح الشديدة. يوفر هذا النهج غلافاً كاملاً للأحمال الديناميكية الهوائية المطبقة على الهيكل والعناصر المرفقة.

تبرز النتائج تعايش الضغوط الإيجابية والسلبية اعتمادًا على اتجاه الواجهات والديناميكيات المحلية للتدفق. تتوافق الضغوط الموجبة مع مناطق التأثير المباشر للرياح على الواجهة: حيث يضغط التدفق على الأسطح ويطبق قوة موجهة نحو داخل المبنى. وعلى العكس من ذلك، تعكس الضغوط السالبة ظاهرة الشفط الناتجة عن فواصل التدفق ومناطق إعادة التدوير؛ ومن ثم يتم توجيه القوى نحو الجزء الخارجي من المبنى. هذا التمييز مهم بشكل خاص عند تحديد مقاسات عناصر الواجهة وأنظمة التثبيت، حيث أن بعض المكونات أكثر حساسية لظاهرة السحب من قوى الضغط.

لذلك تم إجراء تكبير موضعي على المناطق التي تعتبر حساسة في المشروع من أجل الحصول على قراءة مفصلة للإجهادات الديناميكية الهوائية. تم إجراء تحليلات محددة على الصواري الضوئية وفسيفساء الواجهات والنوافذ والسور من أجل تحديد مستويات الضغط التي تم الوصول إليها بدقة وتوجيه تصميم العناصر المكشوفة.

مقارنة النتائج العددية مع القيم التي تم الحصول عليها من مصادرها

تؤكد المقارنة بين نتائج المحاكاة الرقمية للرياح والقيم التحليلية لمعيار الكود الأوروبي (NF EN 1991-1-4) في حالة مبسطة (لا توجد مبانٍ محيطة ورياح معاكسة) على الاتساق الجيد بين النهجين. يتم احتواء الضغوط التي تم الحصول عليها عن طريق المحاكاة العددية ضمن نطاق الضغط المحسوب وفقًا للمعيار، ويبقى الأخير أكثر تحفظًا – مما يؤكد أهمية الأبعاد التنظيمية لمقاومة أحمال الرياح على عناصر الواجهة.

تحليل CFD للرياح عند الارتفاع: ملخص النتائج والمساهمات

ضمان راحة الركاب في الأماكن المرتفعة

يتم إجراء دراسة الراحة لمتوسط سرعة الرياح السنوية السائدة – السيناريو الأكثر تمثيلاً للظروف التي تُستخدم فيها المدرجات (الصيف، منتصف الموسم). تتيح حقول السرعة لكل مستوى من مستويات المصاطب إمكانية تحديد :

مناطق الراحة المثلى المحمية بالخصائص المعمارية
مناطق التسارع المحلية التي يجب التعامل معها في التصميم (السور، مصدات الرياح)
المصاطب المكشوفة التي تتطلب توصيات محددة

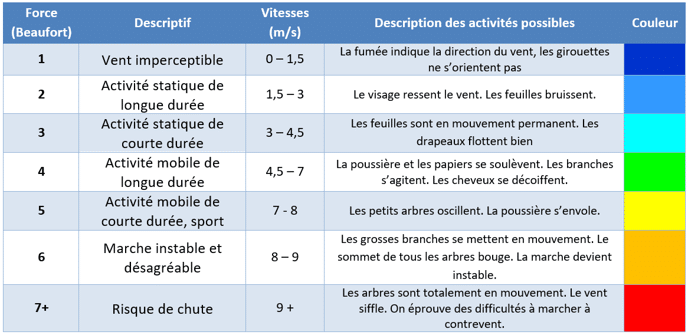

تفسير راحة الرياح وفقًا لمقياس بوفورت (المباني الشاهقة والمصاطب)

يُفسر تحليل سرعات الرياح على المصاطب المختلفة باستخدام مقياس بوفورت، وهو مقياس دولي لربط سرعات التدفق بالتأثيرات التي يشعر بها المستخدمون. ويوفر هذا المقياس، الذي يتراوح من 0 إلى 12 مستوى، تقييماً نوعياً وكمياً لشدة الرياح، بدءاً من الظروف الهادئة تماماً إلى الرياح القوية التي يمكن أن تحد أو حتى تحظر بعض الأنشطة الخارجية.

في سياق مبنى شاهق الارتفاع، تعتبر هذه القراءة ذات أهمية خاصة لأنها تسمح بترجمة نتائج مقياس CFD إلى معايير الراحة التي يمكن استخدامها مباشرة من قبل فرق التصميم والهندسة المعمارية. تتوافق المناطق التي تم تحديدها على أنها أقل من عتبات الانزعاج بشكل عام مع المساحات التي يسهل على المستخدمين التعامل معها، بينما تعكس المستويات الأعلى من المقياس (بوفورت 5 وما فوق) ظروفاً غير مريحة محتملة تتطلب أجهزة حماية أو إعادة تشكيل الاستخدامات.

تحسين الراحة الهوائية وتوصيات التصميم لمدرجات IGH

وبالإضافة إلى مجرد تحديد مناطق الراحة، توفر دراسة CFD إرشادات حول مبادئ التصميم والتخفيف من حدة التسارع التي تهدف إلى تحسين السلوك الهوائي للمدرجات. يسلط تحليل حقول السرعة الضوء على مناطق التسارع المرتبطة بتدرجات السقف وزوايا البرج والانقطاعات الهندسية.

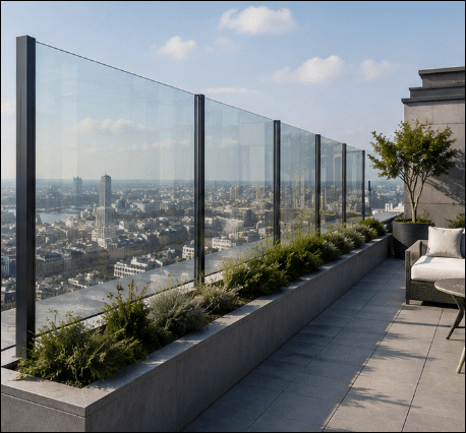

ولتحسين راحة المستخدم، يمكن النظر في عدد من وسائل التصميم: تركيب درابزين صلب أو شبه نافذ، أو إضافة مصدات رياح معمارية، أو إنشاء أحجام عازلة أو تحسين تخطيط الأثاث والممرات. تقلل هذه التدابير من سرعة الرياح محلياً وتحد من الاضطرابات، مما يحسن بشكل كبير من راحة استخدام المدرجات في ظروف الرياح السنوية المتوسطة. يضمن هذا النهج المتكامل بين المحاكاة العددية والتوصيات المعمارية تحقيق التوازن بين الأداء الديناميكي الهوائي وسلامة المستخدم وجودة الاستخدامات الخارجية في الأماكن المرتفعة.

تحليل CFD للرياح عند الارتفاع: ملخص النتائج والمساهمات

استخدام CFD لفهم تأثيرات الرياح على مبنى شاهق الارتفاع

سلّطت دراسة CFD التي أجريت على برج CASCADES الضوء على السلوكيات الديناميكية الهوائية الرئيسية للموقع، ولا سيما التسارع المحلي، وتأثيرات التوجيه، ومناطق إعادة الدوران، والتعرض العالي في الجزء العلوي من الهيكل. يوفر هذا النهج العددي تحليلاً تفصيلياً ومكانياً ومتعدد الاتجاهات للسرعات والضغوط، وهو أكثر تفصيلاً بكثير من النهج التحليلي البحت.

على عكس طرق الكود الأوروبي، التي يتم تغليفها وتبسيطها بشكل متعمد، يأخذ CFD في الاعتبار الهندسة الحقيقية للمشروع وبيئته المبنية، مما يعطي تمثيلاً أفضل لتأثيرات الموقع وتركيزات الإجهاد المحلية. وبالتالي فهي أداة تكميلية أساسية توفر فهماً أكثر واقعية وتشغيلية لإجراءات الرياح على المباني الشاهقة.

الحد من الإزعاج الناتج عن الرياح على المباني: فوائد وتطبيقات التصميم الميكانيكي الهوائي

تُعد دراسات CFD من هذا النوع جزءًا من الممارسة الحالية المطبقة على المباني الشاهقة والبيئات الحضرية المعقدة، حيث يتم استخدامها لتحديد أبعاد الواجهات وتحسين العناصر المكشوفة وتحليل الراحة الخارجية. وتكتسب هذه الأدوات أهمية خاصة عندما تصل المناهج التحليلية إلى حدودها القصوى بسبب التعقيد الهندسي والتفاعلات الحضرية، حيث تقدم تمثيلاً ثلاثي الأبعاد أكثر إخلاصاً للتدفقات. يمكن توسيع نطاق هذه الأدوات لتشمل قضايا أخرى مثل الراحة الحرارية الخارجية وتشتت الملوثات وتحسين الطاقة على نطاق حضري، مما يؤكد دورها المتنامي في التصميم المتكامل للمشاريع المعمارية والحضرية.
