تحسين الراحة المناخية: المناور والأتريوم: المناور والردهات
نمذجة الراحة لتحسين أنظمة إدارة المناخ للأسطح الزجاجية والأتريا
تُعد EOLIOS خبيرة في النمذجة الديناميكية الهوائية الحرارية للأتريا والقاعات والمساحات الشاهقة.
- تحليل الإشعاع الشمسي واكتساب الحرارة
- نمذجة 3D CFD لتدفقات الهواء الداخلي
- تقييم الراحة وفقًا لتقييم PMV وPPD
- تحديد المناطق الحارة وركود الهواء
- إمداد الهواء والخلط الأمثل
- دمج السيناريوهات المناخية الفعلية للموقع
- تحليل إمكانات التهوية الطبيعية
- المساعدة في تحجيم وتنظيم التدفئة والتهوية وتكييف الهواء
- التحقق من صحة الخيارات المعمارية والواجهات الزجاجية
تُعد EOLIOS خبيرة في توفير الراحة في المناطق الزجاجية الكبيرة. تكشف عمليات محاكاة CFD التي نجريها عن مناطق الانزعاج وتحسّن التصميم للحصول على مناخ داخلي عالي الأداء يمكن التحكم فيه.
فهم تحديات الراحة في المساحات الكبيرة
المساحات ذات القيمة المعمارية العالية ولكنها معقدة حرارياً
تلعب الأروقة وقاعات الاستقبال والمساحات الشاهقة دوراً محورياً في العمارة المعاصرة. فهي تمثل واجهات عرض للمباني الثلاثية والثقافية والتجارية، وتتميز بأحجامها السخية وجدرانها الزجاجية السخية وارتباطها المباشر مع الخارج. هذه الشفافية، وهي مصدر للضوء والجودة المكانية، أصبحت أيضًا عائقًا تقنيًا رئيسيًا. كما أن المكاسب الشمسية وتقسيم الكتل الهوائية والقصور الحراري للمباني تعدل باستمرار توازن الراحة الداخلية.
صورة الأذين
في هذه الأحجام المفتوحة، يعتمد التحكم في المناخ الداخلي على حوار دقيق بين التصميم المعماري وفيزياء التدفق. يميل الهواء الدافئ بشكل طبيعي إلى التراكم في الأعلى، بينما تمتص الجدران الزجاجية الإشعاع الشمسي وتطلقه في دورات سريعة. هذه التأثيرات، التي تتضخم بفعل الارتفاع وتباين الإشغال، تخلق تدرجات في درجات الحرارة يصعب تعويضها باستخدام نهج تنظيمي أو ثابت بسيط.
الظواهر السائدة: الإشعاع والطبقية والقصور الذاتي
تعتمد الراحة الحرارية في قاعة كبيرة على مجموعة من الظواهر الفيزيائية المترابطة.
الإشعاع الشمسي هو المصدر الرئيسي للطاقة الساقطة. فهي تمر عبر الزجاج، وتتحول إلى حرارة عندما تلامس الأسطح الداخلية، ثم تشع مرة أخرى نحو السكان.
يتجلى التقسيم الطبقي الحراري من خلال تراكب طبقات من الهواء بدرجات حرارة مختلفة: يرتفع الهواء الأكثر دفئًا، بينما يبقى الهواء الأكثر كثافة وبرودة في الأسفل، مما يؤدي أحيانًا إلى اختلافات تصل إلى عدة درجات بين الأرض والمظلة.
أخيرًا، يؤثرالقصور الحراري للمواد على استجابة المبنى: الجدران أو الأرضيات الصلبة ذات السعة الحرارية العالية تمتص التغيرات الحرارية، ولكن يمكنها أيضًا إطلاق الحرارة المتراكمة في وقت متأخر من اليوم، مما يطيل نوبات الانزعاج.
يتطلب فهم هذه الظواهر نهجًا ديناميكيًا قادرًا على إعادة إنتاج التبادلات المتبادلة بين الحمل الحراري والتوصيل والإشعاع. وهذا التفاعل المعقد هو بالتحديد ما تسعى EOLIOS إلى نمذجته من أجل التنبؤ بالسلوك الفعلي للمبنى بمرور الوقت.
أهداف الراحة وأداء الطاقة والراحة
إن ضمان الراحة في الأماكن الشاهقة ليس مجرد مسألة الحفاظ على متوسط درجة الحرارة. بل يتعلق الأمر بخلق بيئة متجانسة ومستقرة، حيث تظل سرعات الهواء ودرجات الحرارة المشعة والتدرجات الرأسية ضمن نطاقات مقبولة لغالبية الركاب. في هذه الأحجام غير النمطية، غالبًا ما يكون التوازن بين الراحة وأداء الطاقة هشًا: يمكن أن يؤدي الاختلاط المفرط للهواء إلى تغيير الشعور بالراحة، في حين أن نقص حجم إمدادات الهواء أو نظام التبريد يمكن أن يؤدي إلى مناطق موضعية من الحرارة الزائدة.
وبالتالي فإن التحدي ذو شقين: ضمان الجودة الملموسة للمناخ الداخلي مع التحكم في استهلاك الطاقة في الأنظمة. ويتطلب تحقيق هذا التوازن فهماً تفصيلياً للظواهر الفيزيائية، ونهجاً مقترناً بالديناميكا الحرارية وعلم الهواء، واستخدام أدوات المحاكاة القادرة على إعادة إنتاج الواقع ثلاثي الأبعاد للراحة. وفي هذا السياق توظف EOLIOS خبرتها في هذا المجال، حيث تدمج التحليل الرقمي للسلوك المناخي للأحجام الكبيرة منذ مرحلة التصميم.
نهج EOLIOS: نمذجة المناخ الداخلي
محاكاة CFD، أداة تحليل متعددة الفيزياء
نظراً لتعقيد الظواهر التي تتطور في ردهة أو قاعة شاهقة الارتفاع، فإن المحاكاة الرقمية هي الآن الأداة الأكثر فعالية لفهم الراحة الداخلية والتحكم فيها. تستخدم EOLIOS ديناميكيات الموائع الحسابية (CFD ) لإعادة إنتاج التفاعلات بين الهواء والأسطح والحرارة والإشعاع بدقة.
وتحل هذه النماذج ثلاثية الأبعاد معادلات حفظ الكتلة وكمية الحركة والطاقة في آنٍ واحد، مما يوفر صورة كاملة للسلوك الديناميكي الهوائي الحراري للحجم.
يتيح هذا النهج متعدد الفيزياء إمكانية تحليل ليس فقط سرعات الهواء وضغوطه، ولكن أيضًا انتقال الحرارة عن طريق الحمل الحراري والإشعاع. ويوفر رؤية ديناميكية لكيفية عمل المبنى، مع تسليط الضوء على مناطق الركود وظواهر التقسيم الطبقي واختلال درجات الحرارة بين طبقات الهواء المختلفة.
بفضل دقة النماذج التي تم تطويرها، فإن EOLIOS قادر على إعادة إنتاج الظروف الحقيقية للراحة التي نعيشها، واستنتاج أدوات تحسين ملموسة للتحكم في الهواء أو إمداده أو توزيعه.
مراعاة الإشعاع الشمسي وسيناريوهات المناخ
الكسب الشمسي هو المصدر الرئيسي لاختلال التوازن الحراري في المناطق الزجاجية. وتختلف شدته واتجاهه ومدته حسب الموسم والوقت من اليوم وشفافية الزجاج.
ولإعادة إنتاج هذه الظروف بأمانة، تدمج EOLIOS بيانات الأرصاد الجوية الحقيقية في نماذج CFD الخاصة بها، بالإضافة إلى موقع الشمس في الموقع قيد الدراسة. هذا النهج يجعل من الممكن محاكاة الإشعاع المباشر والمنتشر والمنعكس، مع مراعاة العامل الشمسي للزجاج وتظليل الواجهات المجاورة والسلوك الطيفي للمواد.
يمكِّننا الاقتران بين الإشعاع والحمل الحراري من حساب متوسط درجة الحرارة المشعة، وهي معلمة أساسية لتقييم الإحساس الحراري. وبالتالي يمكن تحديد المناطق المكشوفة للغاية تحت الأسقف الزجاجية أو القريبة من الواجهات وتحليلها بدقة.
يتم إجراء عمليات المحاكاة لسيناريوهات قاسية مختلفة – الصيف الحار والشتاء البارد ومنتصف الموسم – لضمان أن توفر أنظمة الإمداد والتبريد الراحة في جميع ظروف الاستخدام، حتى في أكثر الظروف غير المواتية.
تمنح هذه المنهجية دراسات EOLIOS قيمة تنبؤية قوية: فهي تمكننا من تقييم سلوك المبنى في مناخه الفعلي، وليس في فرضية نظرية ثابتة.
تقييم الراحة باستخدام مؤشري PMV وPPD
بالإضافة إلى درجات الحرارة أو سرعات الهواء، يعتمد إدراك الراحة على مجموعة من العوامل الفيزيائية والفسيولوجية. ولتحديد هذا الإدراك، يستخدم نظام EOLIOS المؤشرين المعياريين PMV (متوسط التصويت المتوقع) وPPD (النسبة المئوية المتوقعة لعدم الرضا)، والمحددين في المعيار ISO 7730.

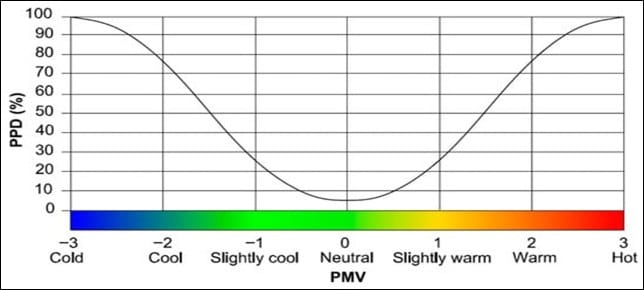

يقيس مقياس PMV متوسط الإحساس الحراري لمجموعة من الركاب على مقياس من -3 إلى +3، يتراوح من البرودة الشديدة إلى الحرارة المفرطة. ويقدر مؤشر PPD، المشتق من PMV، النسبة المئوية للأشخاص الذين من المحتمل أن يكونوا غير راضين في ظل ظروف المحاكاة. تأخذ هذه المؤشرات في الاعتبار درجة حرارة الهواء ومتوسط درجة الحرارة المشعة وسرعة الهواء والرطوبة النسبية ومستوى النشاط والملابس.
من خلال دمج هذه المعايير في حسابات CFD، لا تقوم EOLIOS بتقييم الظروف المادية فحسب، بل أيضًا تأثيرها على التجربة البشرية. هذا النهج، الذي يركز على تجربة الشاغلين، يجعل من الممكن تحديد مناطق الانزعاج الموضعية بدقة وتعديل تصميم الأنظمة للتحرك نحو الراحة المحايدة (PMV ≈ 0، PPD < 10%).
وبالتالي تصبح هذه التحليلات وسيلة مساعدة في التصميم والتحكم، مما يضمن أن تعكس الخيارات التقنية المتخذة أهداف الراحة وكفاءة الطاقة بشكل فعال.
من التشخيص إلى استراتيجية المناخ
تحديد أدوات العمل على التوزيع ودرجة الحرارة
يقوم تحليل CFD بأكثر من مجرد وصف تدفقات الهواء: فهو يكشف عن الآليات الدقيقة وراء الاختلالات الحرارية. من خلال تصور توزيع السرعات ودرجات الحرارة والتدرجات العمودية، يحدد نظام EOLIOS مناطق إعادة الدوران أو الأحجام المختلطة بشكل سيئ أو البقع الساخنة المرتبطة بالمكاسب الشمسية الموضعية.
استنادًا إلى هذه الملاحظات، يصبح من الممكن صياغة استراتيجيات عمل مستهدفة، سواء كان ذلك يتضمن تعديل موضع فتحة تهوية الإمداد أو تعديل زاوية الانتشار أو مراجعة تسلسل التنظيم. يمكن لهذه التحسينات، التي غالبًا ما تكون في حدها الأدنى من الناحية المادية، أن تُحدث تغييرًا عميقًا في جودة الراحة في المناطق المشغولة.
في القاعات الشاهقة، يلعب التحكم في دوران الهواء دوراً محورياً. يجب تحقيق توازن دقيق بين السرعة والتجانس: فالتدفق السريع جداً يولد شعوراً بعدم الراحة، بينما التدفق البطيء جداً يشجع على التقسيم الطبقي الحراري. تتيح الدراسات التي أجرتها EOLIOS إمكانية تحديد هذه التأثيرات واستنتاج الإعدادات الأكثر ملاءمة لكل تهيئة.
دمج ديناميكيات الطاقة الشمسية وتنظيم الطاقة
الكسب الشمسي هو متغير رئيسي في السلوك الحراري للمناطق الزجاجية الكبيرة. وتختلف كثافتها وتوزيعها حسب الموسم والوقت من اليوم وهندسة الواجهات، مما يؤثر بشكل مباشر على متوسط درجة الحرارة المشعة والطريقة التي يشعر بها السكان.
تميز EOLIOS في عمليات المحاكاة الخاصة بها تأثيرات الإشعاع الشمسي في أنظمة التشغيل التمثيلية المختلفة. ومن خلال دراسة العديد من الحالات المتباينة – الصيف الحار والشتاء البارد ومنتصف الموسم – تسلط الحسابات الضوء على المناطق الأكثر حساسية للمكاسب الشمسية والاختلالات الحرارية التي يمكن أن تسببها.
يمكن بعد ذلك استخدام هذه النتائج لتقديم توصيات التح كم، مثل تكييف معدل تدفق هواء الإمداد أو تعديل أرضية التبريد أو تركيب حماية شمسية. ولا يتمثل الهدف من ذلك في محاكاة نظام التحكم في الوقت الفعلي، بلالمساعدة في ضبط معاييره وتحديد أولوياته، من خلال تحديد أكثر الروافع فعالية لتحقيق الاستقرار في الراحة مع الحد من استهلاك الطاقة.
وبهذه الطريقة، تصبح محاكاة CFD أداة لاتخاذ القرارات لضبط أنظمة التحكم في المناخ وتحديد حجمها، مما يجعل من الممكن ضمان الاتساق بين الراحة الحرارية والكسب الشمسي والأداء العام للمبنى.
تصميم الاستراتيجيات الهجينة: الإمداد والعادم والتهوية الطبيعية
وغالباً ما تكون المساحات الداخلية الكبيرة ذات قصور ذاتي بحيث يمكنها الاستفادة من الظواهر الطبيعية لتنظيم مناخها.
تقوم EOLIOS بدراسة منهجية لإمكانية التهوية الطبيعية والتبريد الحراري الليلي، من أجل تقييم مدى مساهمة الهواء الخارجي في تبريد أو تجديد الحجم. تُظهر المحاكاة كيف يمكن للاختلافات في كثافة الهواء بين الطبقات الدافئة والباردة أن تولد تيارًا حراريًا طبيعيًا يمكن استخدامه لإخلاء الحرارة المتراكمة خلال النهار.
يتيح هذا النمط السلبي للتشغيل، جنبًا إلى جنب مع التحكم الميكانيكي الذكي، إمكانية تطوير استراتيجيات هجينة فعالة بشكل خاص: التهوية الطبيعية في الليل، والتهوية المساعدة أثناء النهار، وتعديل النوافذ وفقًا لاتجاه الرياح.
يهدف هذا النهج المتكامل، عند مفترق الطرق بين الفيزياء والهندسة المعمارية، إلى تقليل الاعتماد على الطاقة مع ضمان جودة الهواء والراحة الحرارية المستمرة.
الراحة التنبؤية والتصميم بمساعدة المحاكاة
الفهم قبل البناء
تتيح المحاكاة الرقمية الفرصة لمراقبة المبنى قبل أن يتم تشييده. من خلال إعادة تشكيل الهندسة والمواد والظروف المناخية افتراضيًا، يمكن لنظام EOLIOS تحليل السلوك الفعلي للمساحة الشاهقة منذ مرحلة التصميم.
هذا النهج التنبؤي يجعل من الممكنتوقع الظواهر الحرارية والهوائية التي من المحتمل أن تؤثر على راحة الركاب: التدفئة تحت الأسقف الزجاجية، ومناطق ركود الهواء، واختلال التوازن بين الواجهات المشمسة والمناطق المظللة.
وبالتالي تشكل الدراسات التي تم إجراؤها مختبراً افتراضياً حقيقياً، حيث يمكن اختبار الخيارات المعمارية والتقنية ومقارنتها وتحسينها قبل تنفيذها. يجلب هذا النهج رؤية مادية ملموسة للقرارات التي غالباً ما تسترشد بالقيود الجمالية أو الوظيفية، مما يضمن أن يظل التصميم الأولي متوافقاً مع الراحة الدائمة في الاستخدام.
تعديل التصميم وجعله أكثر موثوقية
نتائج محاكاة CFD ليست صوراً ثابتة: فهي تُستخدم للتحقق من صحة التصميم وتعديله. تتيح الخرائط ثلاثية الأبعاد لدرجة الحرارة والسرعة والضغط إمكانية إجراء تقييم دقيق لأداء النظام المناخي والتحقق من اتساق هواء الإمداد وتحديد المجالات التي تحتاج إلى تحسين.
تساعد هذه التحليلات على جعل خيارات التصميم أكثر موثوقية من خلال تحديد المعلمات الأكثر حساسية – اتجاه الفوهة، ومعدلات تدفق الهواء، ودرجة حرارة هواء الإمداد، والعامل الشمسي للتزجيج. يوفر كل تكوين تم اختباره فهماً أكثر تفصيلاً للسلوك العام للحجم، ويوجه قرارات التحجيم والموازنة.
يعزز هذا النهج العلمي، القائم على القياس والمقارنة، من جودة المشاريع ويقلل من أوجه عدم اليقين المرتبطة بالارتفاعات الكبيرة أو الأشكال الهندسية المعقدة. ويضمن أن المبنى، بمجرد اكتماله، سيعيد إنتاج الأداء المتوقع بأمانة.
تصور الراحة كمعيار للأداء
في نهج EOLIOS، الراحة ليست نتيجة للمشروع: فهي تصبح معيارًا مركزيًا للأداء. تتيح دراسات CFD إمكانية دمج مفاهيم الراحة الحرارية والإشعاع الحراري منذ مرحلة الرسم، مما يساعد المهندسين المعماريين ومهندسي التدفئة والتهوية وتكييف الهواء في اختياراتهم للتنظيم المكاني وتوزيع الهواء وشفافية الواجهة.
يشجع هذا النهج التعاوني على التصميم المتكامل، حيث يتم ترجمة القيود المادية إلى فرص معمارية. من خلال تقييم ظروف الراحة قبل البناء، يصبح من الممكن توجيه التصميم نحو حلول أنيقة ورصينة وفعالة.
وأخيرًا، يضيف استخدام المحاكاة الرقمية بُعدًا أساسيًا من القدرة على التنبؤ: فهو يضمن تحقيق ظروف الراحة والاستقرار الحراري وأداء الطاقة، مهما كانت طريقة تشغيل المبنى. يعد هذا التحكم في المناخ الداخلي قبل الإنشاء ميزة حاسمة لمشاريع الأذينات والقاعات الكبيرة، حيث يعتمد إدراك المساحات بشكل مباشر على جودة البيئة الحرارية والإضاءة.
