خبرة في علم الهواء متعدد النطاقات لتصميم النظام
اضطراب التدفق: تأثير التفردات في المنشآت الصناعية
تتميز معظم دوائر النقل في المنشآت الصناعية بخصائص مختلفة تسبب تغيرات كبيرة في التدفق. يمكن أن تؤدي تأثيراتها إلى تغييرات في التدفق مثل فصل الطور وعدم الاستقرار والتغيرات في نظام التدفق.
في هذا السياق ، يصبح من الصعب فهم انخفاض الضغط في شبكات محددة للغاية.
EOLIOS متخصص في الدراسات الهوائية متعددة النطاقات. تتيح لنا هذه الخبرة تزويدك بتحليل متعمق لإجراءات الغاز أو السائل في شبكاتك من أجل توفير مؤشرات لتصميم أنظمتك المختلفة.
دراسة انخفاض الضغط
في ميكانيكا الموائع ، يسمى انخفاض ضغط السائل أو الغاز بسبب الاحتكاكات المختلفة ضد جدران الأنبوب أو الكسوة ” انخفاض الضغط “. ينتج عن هذا الاحتكاك تبديد الطاقة الميكانيكية للسائل. هناك نوعان من قطرات الضغط :
- الخسائر الخطية أو العادية : فقدان الطاقة بسبب الاحتكاك على جدران القناة أو الأنبوب الذي يمكن أن تختلف خشونته.
- الخسائر الفردية : فقدان الطاقة بسبب التفردات المختلفة للشبكة مثل التغييرات في القسم أو الانحناءات أو المداخل أو المنافذ ، إلخ.
أصل قطرات الضغط
انخفاض الضغط المنتظم
يحدث انخفاض الضغط المنتظم بسبب الاحتكاك على جدران الشبكة. هذا الاحتكاك هو أكثر أهمية لزوجة السائل. تؤدي لزوجة السائل جنبا إلى جنب مع الجزيئات الدقيقة للشبكة إلى زيادة احتكاك السائل وبالتالي تبديد الطاقة.
بالنسبة للسائل أو الغاز قيد الدراسة ، يعتمد انخفاض الضغط على شيئين:
- خشونة الأنابيب: المواد المستخدمة في القنوات أو الأنابيب لها خشونة أكثر أو أقل على سطحها. تؤدي خاصية المادة هذه إلى انخفاض ضغط منتظم إلى حد ما.
- نوع التدفق هناك أنواع مختلفة من التدفق ، مثل التدفقات الصفائحية أو العابرة أو المضطربة.: الفرق بين هذه التدفقات هو نسبة قوى القصور الذاتي إلى القوى اللزجة.
انخفاض الضغط المفرد
تحدث انخفاضات الضغط المنتظمة عند حدوث تغيير هندسي داخل الشبكة. تؤدي هذه التغييرات في الهندسة إلى اضطرابات التدفق ويمكن أن تؤدي في بعض الأحيان إلى ظواهر دوامة داخل الأنبوب نفسه.
عادة ما تكون قطرات الضغط المنتظمة عبارة عن تغييرات في المقطع العرضي أو انحناءات أو أنظمة متصلة بشبكات مثل صناديق التمدد والمخمدات والمبادلات الحرارية وما إلى ذلك.
يمكن أن تؤدي تأثيراتها إلى تغييرات في التدفق مثل فصل الطور وعدم الاستقرار والتغيرات في نظام التدفق. انخفاض الضغط المفرد هو في معظم الحالات مصدر غالبية قطرات الضغط.
تحسين المصنع ومساعدات التصميم
في قطاع السوائل الصناعية ، يعد انخفاض الضغط ظاهرة معروفة يجب أخذها في الاعتبار. تدعمك EOLIOS في عملية حساب انخفاض الضغط من أجل تلبية احتياجاتك على أفضل وجه. نحن قادرون على توفير حساب دقيق لانخفاض الضغط في أنظمتك وإرشادك نحو تحسين شبكاتك وتركيبك.

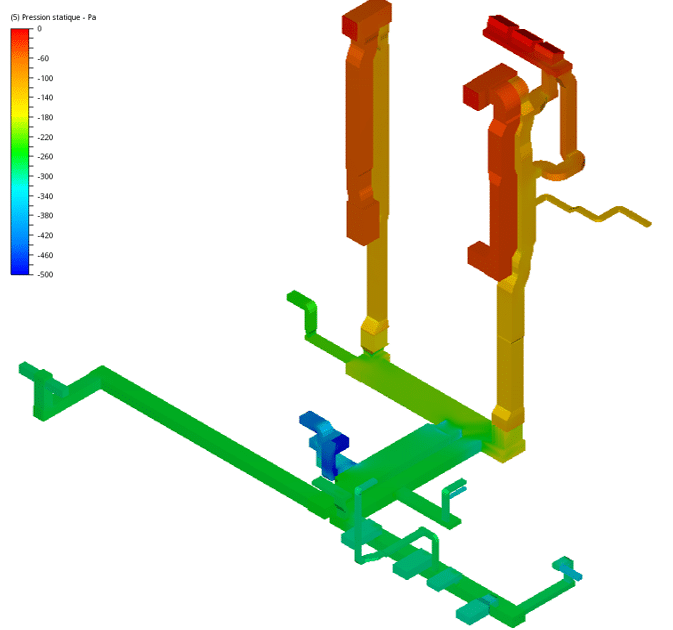

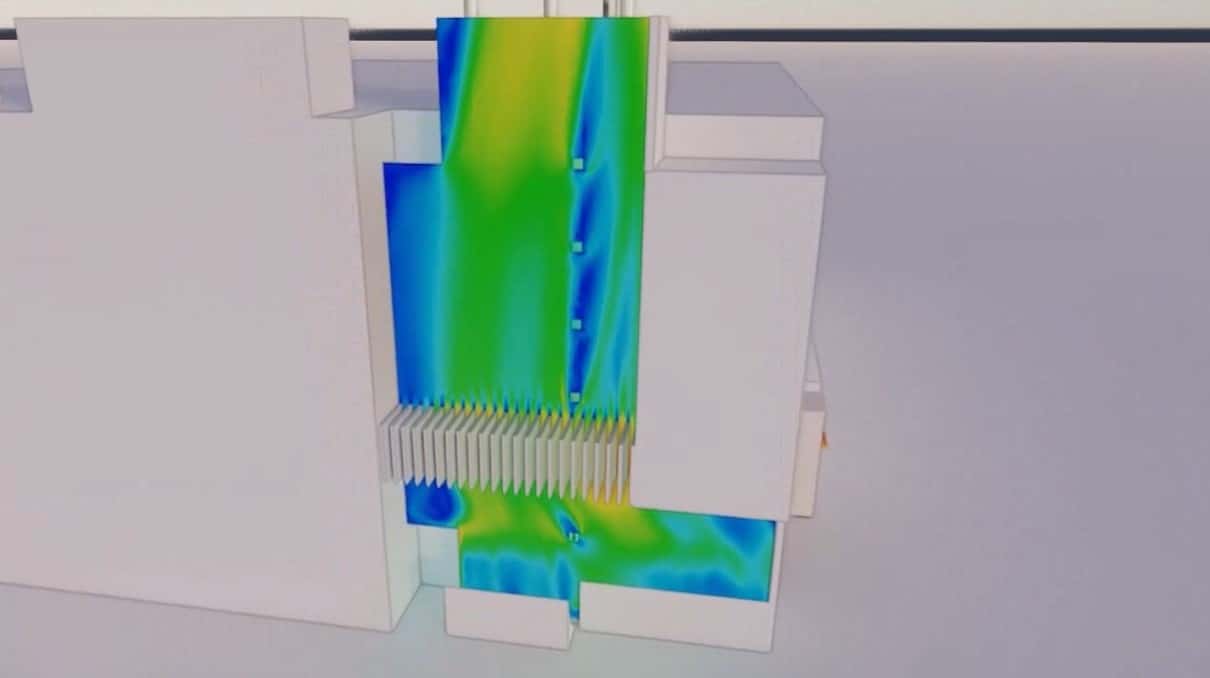

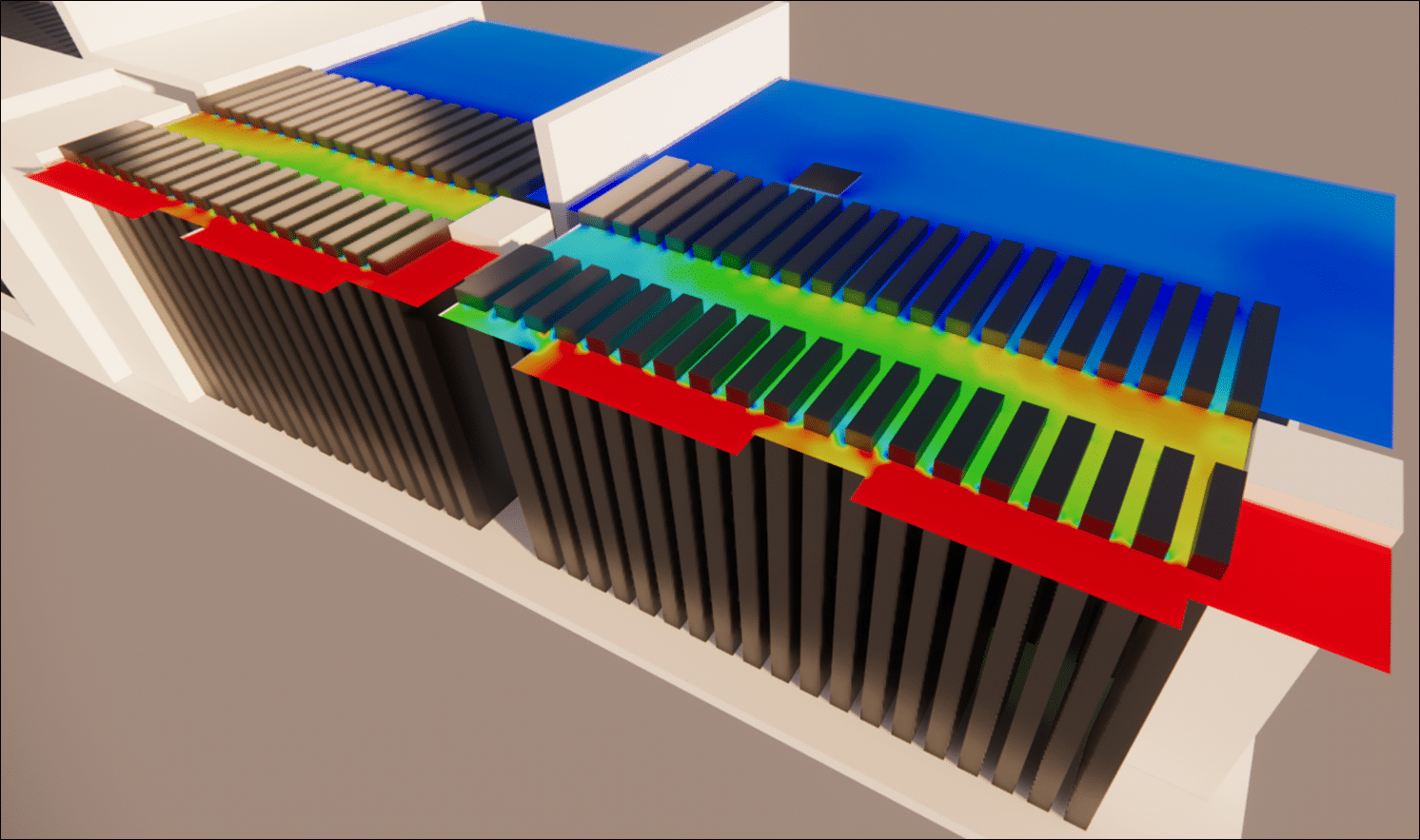

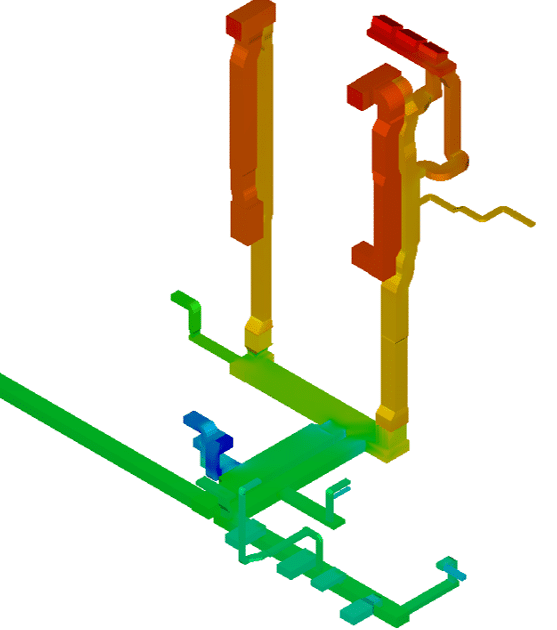

نمذجة 3D ومحاكاة CFD لشبكاتك
يمكن تحقيق التوأم الرقمي بالإضافة إلى محاكاة CFD لشبكاتك كجزء من حساب انخفاض الضغط. يمكن أن تكون محاكاة CFD ، سواء كانت ثابتة أو عابرة ، مساعدة قيمة في التقاط جميع الظواهر المتضمنة في أنظمتك.
