خسائر الضغط – CNIT
تقليل انخفاض الضغط في الجلسة الكاملة لنشر الهواء لضمان استخراج الدخان الفعال ل CNIT
الهدف من هذه المهمة هو تقييم انخفاض الضغط في الجلسة الكاملة لنشر الهواء الموجودة تحت CNIT في باريس ، من أجل ضمان عملها السليم في حالة الحاجة إلى استخراج الدخان. تم تنفيذ نمذجة 3D للجلسة الكاملة من أجل تقييم الضغوط ومناطق المشاكل.
تقليل انخفاض الضغط في الجلسة الكاملة لنشر الهواء لضمان استخراج الدخان الفعال ل CNIT
السنة
2024
العميل
يونيباي رودامكو
الموقع
فرنسا
التصنيف
استخراج الدخان
مواصلة التصفح :
مشاريعنا الأخرى :
آخر الأخبار :
الملف الفني :
خبراتنا
تقليل انخفاض الضغط في الجلسة الكاملة لنشر الهواء لضمان استخراج الدخان الفعال ل CNIT
تقييم مدى كفاية نظام التهوية لدعم التوسع في الإنتاج في مصنع ألومنيوم دنكرك
الهدف من هذه المهمة هو تقييم توزيع الضغوط داخل الجلسة الكاملة لانتشار الهواء الموجودة تحت CNIT في باريس ، من أجل ضمان عدم تجاوز قطرات الضغط حدود الأنظمة وبالتالي ضمان عملها السليم في حالة الحاجة إلى استخراج الدخان. يتم إجراء هذا التقييم في سياق تكون فيه الجلسة الكاملة مزدحمة ، مع وجود عدد كبير من القنوات التي تقلل من المقطع العرضي للممر الجوي.
بمجرد تقييم انخفاض الضغط في سيناريو قياسي ، فإن الهدف هو اقتراح تحسينات لتقليل انخفاض الضغط الناجم عن القنوات.
عرض نموذج 3D لدراسة قادوس CNIT
في هذا المشروع ، من الأهمية بمكان التحقق من خلال محاكاة ديناميكيات الموائع الحسابية (CFD) انخفاض الضغط الناجم عن موقع القنوات ، وربما النظر في تركيب العاكسات.
يتمثل التحدي في إيجاد حلول تقلل من انخفاض الضغط وتحسن تشغيل نظام نشر الهواء لضمان أقصى قدر من الكفاءة والسلامة في حالة الحاجة إلى شفط الدخان.
محاكاة على التكوين الحالي
3D النمذجة الجلسة المكتملة

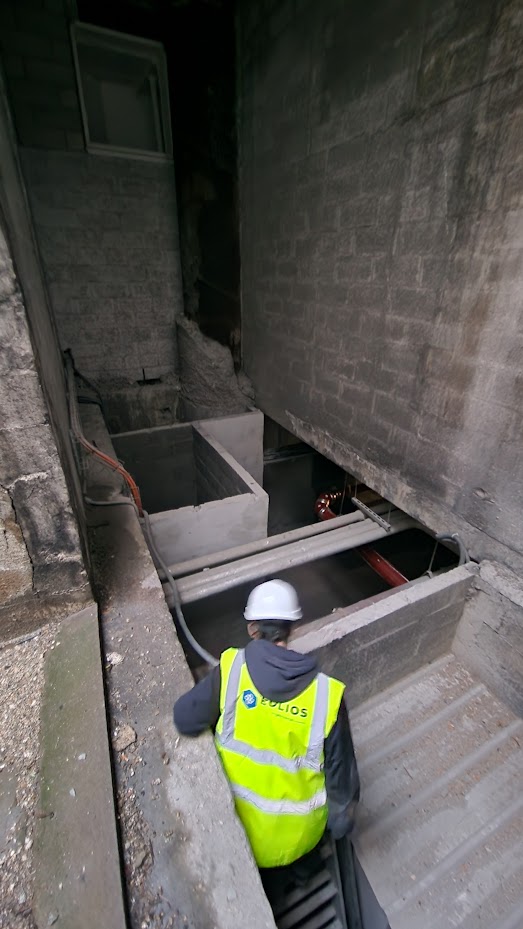

كجزء من هذه الدراسة ، تم تصميم الحجم الكلي للجلسة الكاملة بدقة ، مع مراعاة تخطيط جميع الشبكات للاقتراب قدر الإمكان من ظروف التشغيل الحقيقية. استنادا إلى المسوحات في الموقع أثناء التدقيق ، تم تصميم جميع الفتحات والعوارض والأعمدة والبناء والأشكال الهندسية الأخرى للجلسة الكاملة بدقة.
كما تم أخذ البناء عند مدخل الجلسة المكتملة في الاعتبار ، مما يجعل من الممكن إجراء تقييم دقيق لتأثير هذه العناصر على إمداد الهواء النقي. وبالتالي ، تم إعادة تشكيل جميع أقنعة الهواء الرئيسية ودمجها في الدراسات.
من أجل تقييم الحد الأقصى لانخفاض الضغط داخل الجلسة المكتملة والتحقق من حجم التركيبات ، من الضروري أن نبنيها على أسوأ السيناريوهات. للقيام بذلك ، من الضروري النظر في الحالة التي يتم فيها سحب أكبر قدر ممكن من الهواء من الجلسة الكاملة.
من خلال أخذ هذا السيناريو المتطرف في الاعتبار ، من الممكن التأكد من أن التركيبات ذات حجم مناسب للتعامل مع الظروف الأكثر تطلبا.
تحديد مجالات المشاكل مع CFD
ديناميكا الموائع الحسابية (CFD) هي مجموعة من الطرق العددية المستخدمة لدراسة تدفق السائل في بيئة معينة. تخضع هذه التدفقات لمعادلات تفاضلية جزئية لا يمكن حلها تحليليا. تتيح طريقة العناصر المحدودة حل هذه المعادلات عدديا ، مما يؤدي إلى حل تقريبي لمشكلة فيزيائية.
عند تطبيقها على المباني ، يمكن أن تزود دراسة CFD المصمم بمعلومات قيمة حول سرعات الهواء المحتملة والضغوط ودرجات الحرارة داخل وحول مساحات المباني.
دراسة انخفاض الضغط [Echelle masquée]
لذلك يتم إجراء دراسة CFD على نموذج الجلسة المكتملة المقترح، والتي تستنسخ الواقع بأمانة، وبالتالي يمكن استخدامها لتحديد المناطق التي بها انخفاضات ضغط عالية في ظل الظروف الحالية التي تحتاج إلى تعديل من أجل تحقيق أهداف انخفاض الضغط المطلوبة لكي يعمل نظام استخراج الدخان بشكل صحيح.
التحسينات المقترحة لتقليل انخفاض الضغط
الحلول المقترحة وإعادة الترتيب
تم اقتراح العديد من الحلول التقنية لتحسين تدفق الهواء في الجلسة المكتملة لتحسين استخراج الدخان، مثل تغيير موقع القنوات، وإعادة ترتيب البناء الإشكالي، وتحسين الديناميكا الهوائية للأحجام الموجودة أو تركيب أغطية لتوجيه تدفق الهواء بشكل أفضل نحو المخرج.
تقييم فعالية التكوين الجديد
جعلت التحسينات المختلفة التي تم إجراؤها من الممكن تقليل انخفاض الضغط بشكل كبير مقارنة بالتصميم الأساسي. السيناريو الأخير الذي تمت دراسته ، والذي يتضمن جميع التحسينات الممكنة وفقا لقيود المشروع ، يمثل انخفاضا في الضغط إلى النصف مقارنة بالوضع الحالي.
بالإضافة إلى ذلك ، بالنسبة لأسوأ السيناريوهات ، يكون الضغط في نهاية الجلسة المكتملة من ترتيب الهدف المحدد للحالة العامة ، والذي كان بعيدا عن أن يكون هو الحال في التكوين الأولي.
دراسة انخفاض ضغط الحالة الأولية [Echelle masquée]
دراسة انخفاض الضغط بعد التحسين [Echelle masquée]
السلامة من الحرائق: تحليل منشآت استخراج الدخان في المباني
كان الغرض من الدراسات التي أجريت هو التحقق من تصميم الأنظمة للاستجابة لسيناريو شفط الدخان. وهذا يعني أن التركيز كان على تقييم أداء المنشآت في ظل الظروف التي يكون فيها من الضروري إجراء الإخلاء السريع للدخان والحرارة في حالة نشوب حريق. هذا يضمن أن الأنظمة تلبي المتطلبات التنظيمية للسلامة من الحرائق ويمكن أن تحمي شاغلي المبنى في حالة الطوارئ.
> اكتشف المزيد :
فيديو ملخص الدراسة
ملخص الدراسة
تتمثل المهمة في تقييم انخفاض الضغط في الجلسة الكاملة لنشر الهواء الموجودة تحت CNIT في باريس ، من أجل ضمان عملها السليم في حالة الحاجة إلى استخراج الدخان. تشوش الجلسة الكاملة بعدد كبير من القنوات ، مما يقلل من المقطع العرضي لممر الهواء. يتم إجراء محاكاة ديناميكيات الموائع الحسابية (CFD) لتقييم انخفاض الضغط واقتراح تحسينات لتقليلها. يتم تنفيذ نمذجة 3D دقيقة للجلسة الكاملة ، وكذلك دراسات CFD لتحديد المناطق ذات انخفاض الضغط العالي.
يتم اقتراح حلول تقنية مختلفة ، مثل تغيير موقع القنوات وتركيب الستائر ، لتحسين دوران الهواء. جعلت التحسينات التي تم إجراؤها من الممكن تقليل انخفاض الضغط بشكل كبير مقارنة بالتصميم الأولي. الغرض من الدراسات هو التحقق من أن المنشآت تلبي متطلبات السلامة من الحرائق للإخلاء السريع للدخان والحرارة في حالة نشوب حريق.
